Бак дизельный

← Комплектующие вентилятора Колпачок вентиляционный →

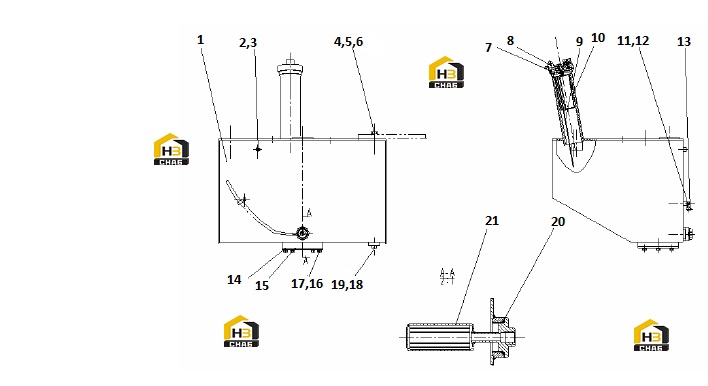

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TANK

Каталожный номер:04D0224

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:04B0002

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0117

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0045

Комплект:4

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0012

Комплект:4

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0015

Комплект:4

Примечание:

№ на схеме:7

Наименование:RETAINER

Каталожный номер:07B0003

Комплект:1

Примечание:

№ на схеме:8

Наименование:VENT CAP

Каталожный номер:16C0004

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLUNGER

Каталожный номер:20A2588

Комплект:1

Примечание:

№ на схеме:10

Наименование:CARTRIDGE

Каталожный номер:12D0072

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0026

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLIP

Каталожный номер:10A0573

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0238

Комплект:1

Примечание:

№ на схеме:15

Наименование:COVER

Каталожный номер:53A0140

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0005

Комплект:6

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:03B0024

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:12B0381

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:12B0239

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:50D0060

Комплект:1

Примечание:
