Загрузка и выгрузка цилиндров

Загрузка и выгрузка цилиндров

← Система гидравлическая Узел зажима трубы (часть2) →

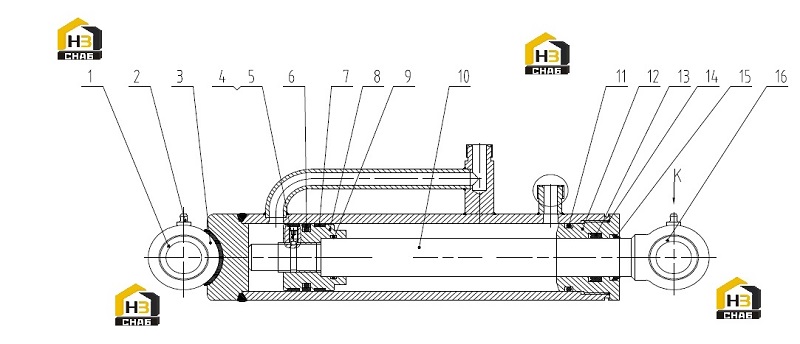

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUSHING
Каталожный номер:55A1982
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CYLINDER BODY
Каталожный номер:13D0423
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:STEEL BALL
Каталожный номер:20J0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SCREW
Каталожный номер:04B0246
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SEAL RING
Каталожный номер:34C0910
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SUPPORT RING
Каталожный номер:80A0414
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PISTON
Каталожный номер:50A0253
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-RING
Каталожный номер:12J0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PISTON ROD
Каталожный номер:63A0159
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B1108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CYLINDER HEAD
Каталожный номер:53A0719
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Y-SEAL
Каталожный номер:34K0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B0030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:DUST RING
Каталожный номер:34K0022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BUSHING
Каталожный номер:55A1984
Комплект:2
Примечание:
