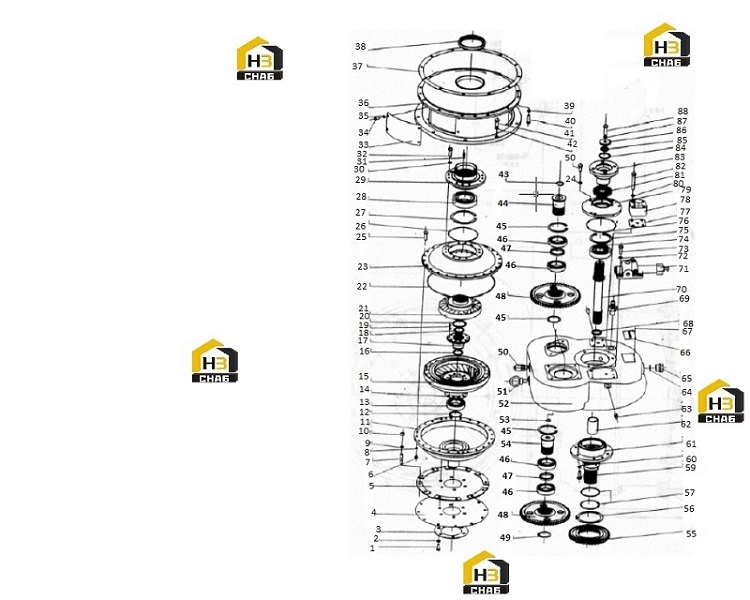

Узел гидротрансформатора

Каталожный номер:01010-51225

Комплект:6

Примечание:M12×25

№ на схеме:2

Каталожный номер:01602-11236

Комплект:6

Примечание:12

№ на схеме:3

Наименование:PLATE

Каталожный номер:YB315Z5-04

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:YJ280-4B-10001

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE AS

Каталожный номер:YJ280-4B-10000

Комплект:1

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:01580-00806

Комплект:18

Примечание:M8

№ на схеме:7

Каталожный номер:01010-51025

Комплект:8

Примечание:M10×25

№ на схеме:8

Каталожный номер:01602-10825

Комплект:18

Примечание:8

№ на схеме:9

Каталожный номер:01602-11030

Комплект:8

Примечание:10

№ на схеме:10

Наименование:NUT

Каталожный номер:01580-00806

Комплект:8

Примечание:M8

№ на схеме:11

Наименование:PUMP IMPELLER

Каталожный номер:YJ280-1C-00005

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:04064-05020

Комплект:1

Примечание:50

№ на схеме:13

Каталожный номер:GB276-89

Комплект:1

Примечание:110

№ на схеме:14

Наименование:PLATE

Каталожный номер:YJ280-1A-10002

Комплект:1

Примечание:

№ на схеме:15

Наименование:TURBINE

Каталожный номер:YJ280-1A-10003

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:04064-03818

Комплект:1

Примечание:38

№ на схеме:17

Наименование:TURBO HUB

Каталожный номер:YJ280-1A-10001

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:04064-03818

Комплект:1

Примечание:38

№ на схеме:19

Наименование:RIVET

Каталожный номер:04400-00820

Комплект:10

Примечание:8×20

№ на схеме:20

Каталожный номер:04064-05520

Комплект:1

Примечание:55

№ на схеме:21

Наименование:IDLER GEAR

Каталожный номер:YJ280-1A-00002

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:300×3.55

№ на схеме:23

Наименование:IMPELLER

Каталожный номер:YJ280-1A-00001

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:01602-11030

Комплект:3

Примечание:10

№ на схеме:25

Каталожный номер:01010-50822

Комплект:24

Примечание:M8×22

№ на схеме:26

Каталожный номер:GB1235-76

Комплект:1

Примечание:130×3.1

№ на схеме:27

Каталожный номер:GB893-86

Комплект:1

Примечание:110

№ на схеме:28

Каталожный номер:GB276-89

Комплект:1

Примечание:212

№ на схеме:29

Наименование:IMPELLER SUPPRT

Каталожный номер:YJ280-4A-00015

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:01602-10825

Комплект:8

Примечание:8

№ на схеме:31

Наименование:LOCKING PIN

Каталожный номер:ZL30D-11-22

Комплект:4

Примечание:

№ на схеме:32

Каталожный номер:01010-50822

Комплект:8

Примечание:M8×22

№ на схеме:33

Наименование:COVER

Каталожный номер:YJ280-4A-00007

Комплект:2

Примечание:

№ на схеме:34

Каталожный номер:01010-50816

Комплект:8

Примечание:M8×16

№ на схеме:35

Каталожный номер:01602-10825

Комплект:8

Примечание:8

№ на схеме:36

Наименование:MEDIAL JOINT

Каталожный номер:YJ280-4A-00001

Комплект:1

Примечание:

№ на схеме:37

Наименование:GASKET

Каталожный номер:YJ280-4A-00016

Комплект:1

Примечание:

№ на схеме:38

Наименование:SEAL

Каталожный номер:ZL30D-11-54

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:01602-11030

Комплект:12

Примечание:10

№ на схеме:40

Каталожный номер:GB21-76

Комплект:12

Примечание:

№ на схеме:41

Каталожный номер:01010-51225

Комплект:9

Примечание:M12×25

№ на схеме:42

Каталожный номер:01602-11236

Комплект:7

Примечание:12

№ на схеме:43

Каталожный номер:04064-02010

Комплект:1

Примечание:20

№ на схеме:44

Наименование:PUMP SHAFT

Каталожный номер:YJ280-4A-00010

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:04064-08025

Комплект:1

Примечание:80

№ на схеме:46

Каталожный номер:GB276-89

Комплект:4

Примечание:110

№ на схеме:47

Наименование:BEARING-BUS HING

Каталожный номер:YJ280-4A-00009

Комплект:2

Примечание:

№ на схеме:48

Наименование:GEAR

Каталожный номер:YJ280-4A-00008

Комплект:2

Примечание:

№ на схеме:49

Каталожный номер:04064-05020

Комплект:2

Примечание:50

№ на схеме:50

Наименование:RESPIRATOR

Каталожный номер:YJ320-20000

Комплект:1

Примечание:

№ на схеме:51

Наименование:SCREW

Каталожный номер:04530-11222

Комплект:1

Примечание:M12×22

№ на схеме:52

Наименование:GEAR BOX

Каталожный номер:YJ280-1C-00001

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:04064-03012

Комплект:1

Примечание:30

№ на схеме:54

Наименование:PUMP SHAFT

Каталожный номер:YJ280-4A-00010

Комплект:1

Примечание:

№ на схеме:55

Наименование:DRIVE GEAR

Каталожный номер:YJ265-00016

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:04064-01030

Комплект:1

Примечание:100

№ на схеме:57

Наименование:SEAL RING

Каталожный номер:ZL30D-11-19

Комплект:2

Примечание:80

№ на схеме:58

Каталожный номер:GB21-76

Комплект:3

Примечание:M10×30-10.9

№ на схеме:59

Каталожный номер:GB21-76

Комплект:6

Примечание:M10×30-10.9

№ на схеме:60

Наименование:WASHER STATOR

Каталожный номер:01602-11030

Комплект:6

Примечание:10

№ на схеме:61

Наименование:SUPPORT

Каталожный номер:YJ280-4A-00014

Комплект:1

Примечание:

№ на схеме:62

Наименование:BUSHING

Каталожный номер:YJ280-4A-00011

Комплект:1

Примечание:

№ на схеме:63

Наименование:PLUG

Каталожный номер:07043-00312

Комплект:1

Примечание:

№ на схеме:64

Каталожный номер:07002-02434

Комплект:1

Примечание:

№ на схеме:65

Наименование:PLUG

Каталожный номер:07044-12412A

Комплект:1

Примечание:M24×1.5

№ на схеме:66

Наименование:SIGN

Каталожный номер:YJ280-1E-BP01

Комплект:1

Примечание:

№ на схеме:67

Наименование:RIVET

Каталожный номер:04418-03060

Комплект:4

Примечание:3×6

№ на схеме:68

Наименование:SEAL RING

Каталожный номер:YJ265-00014

Комплект:1

Примечание:

№ на схеме:69

Наименование:CONNECTOR

Каталожный номер:YJ280-4C-00007

Комплект:1

Примечание:

№ на схеме:70

Наименование:TURBINE SHAFT

Каталожный номер:YJ280-1C-00002

Комплект:1

Примечание:

№ на схеме:71

Наименование:PRESSURE REDUCING

Каталожный номер:YJ320-10000

Комплект:1

Примечание:

№ на схеме:72

Наименование:VALVE WASHER

Каталожный номер:01602-11030

Комплект:4

Примечание:10

№ на схеме:73

Каталожный номер:01010-51025

Комплект:4

Примечание:M10×25

№ на схеме:74

Каталожный номер:GB276-89

Комплект:1

Примечание:308

№ на схеме:75

Каталожный номер:04065-09030

Комплект:1

Примечание:90

№ на схеме:76

Каталожный номер:07000-02125

Комплект:1

Примечание:

№ на схеме:77

Наименование:PAPER GASKET

Каталожный номер:YJ265-00012

Комплект:1

Примечание:

№ на схеме:78

Наименование:RETURN VALVE

Каталожный номер:YJ265-40000

Комплект:1

Примечание:

№ на схеме:79

Наименование:OIL SEAL SEAT

Каталожный номер:YJ280-1C-00003

Комплект:1

Примечание:

№ на схеме:80

Каталожный номер:01602-11030

Комплект:4

Примечание:10

№ на схеме:81

Наименование:SEAL

Каталожный номер:07012-20055

Комплект:1

Примечание:

№ на схеме:82

Каталожный номер:01010-51095

Комплект:4

Примечание:M10×95

№ на схеме:83

Наименование:OUTPUT FLANGE

Каталожный номер:YJ315D-00020B

Комплект:1

Примечание:

№ на схеме:84

Наименование:GASKET

Каталожный номер:YJ315D-00021B

Комплект:1

Примечание:

№ на схеме:85

Каталожный номер:YJ315D-00022B

Комплект:1

Примечание:

№ на схеме:86

Наименование:GASKET

Каталожный номер:YJ280-1C-00004

Комплект:1

Примечание:

№ на схеме:87

Каталожный номер:01602-11236

Комплект:1

Примечание:12

№ на схеме:88
