Цилиндр стрелы

Цилиндр стрелы

← Цилиндр левой стрелы в сборе Цилиндр правой стрелы в сборе →

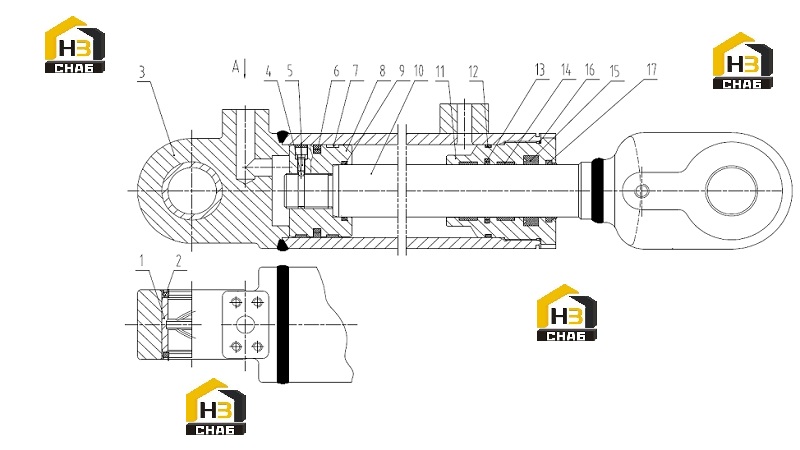

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUSHING
Каталожный номер:55A0288
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:DUST RING
Каталожный номер:34C0052
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CYLINDER BODY
Каталожный номер:13L0011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:STEEL BALL
Каталожный номер:20J0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SCREW
Каталожный номер:04J0003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SEAL RING
Каталожный номер:34K0028
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SUPPORT RING
Каталожный номер:80H0013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PISTON
Каталожный номер:50H0007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-RING
Каталожный номер:12B0062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PISTON ROD
Каталожный номер:14L0007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CYLINDER HEAD
Каталожный номер:53H0020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:12B0117
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SEAL
Каталожный номер:34K0029
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SUPPORT RING
Каталожный номер:80H0018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Y-SEAL
Каталожный номер:34K0030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12J0009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:DUST RING
Каталожный номер:34K0031
Комплект:2
Примечание:
