Трубопровод подъемного цилиндра и ковша

Трубопровод подъемного цилиндра и ковша

← Корпус заднего и переднего бункера Цилиндр ковша левый (часть1) →

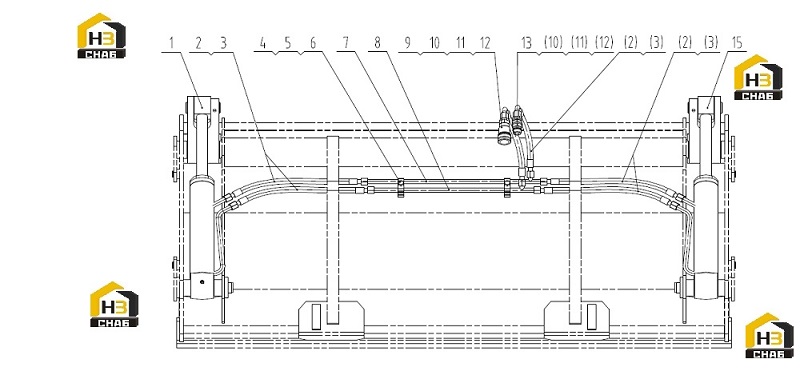

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUCKET CYLINDER
Каталожный номер:10C0134
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE AS
Каталожный номер:06C5666
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:12B0489
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CLAMP
Каталожный номер:15H0060
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0347
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TUBE AS
Каталожный номер:10D4621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:TUBE AS
Каталожный номер:10D4622
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:COUPLER CONNECTOR
Каталожный номер:30C0064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-RING
Каталожный номер:12B0491
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SNAP RING
Каталожный номер:07J0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:FITTING
Каталожный номер:00A4240
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:COUPLER CONNECTOR
Каталожный номер:30C0063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BUCKET CYLINDER
Каталожный номер:10K0020
Комплект:1
Примечание:
