Схема передней рамы в сборе

Схема передней рамы в сборе

← Система электрическая Схема кабины в сборе →

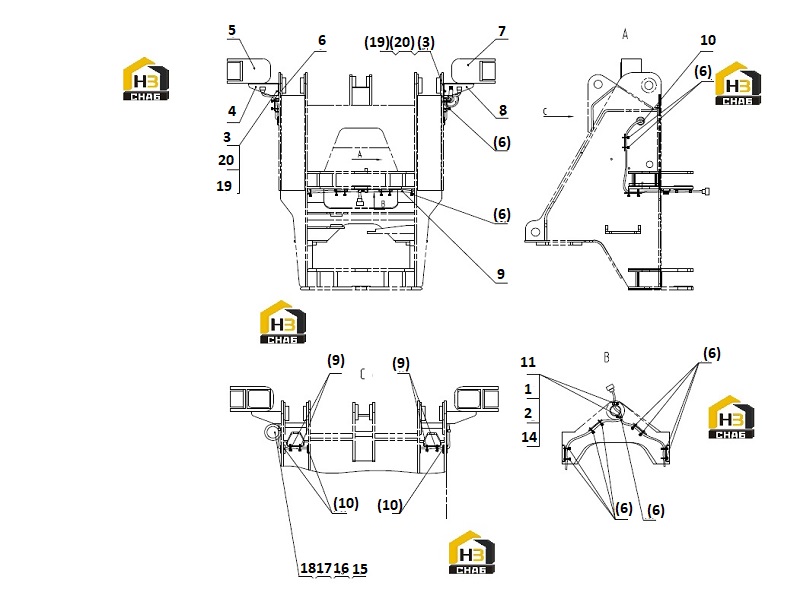

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:WASHER
Каталожный номер:06B0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0346
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:00B0005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOLDER
Каталожный номер:02D4092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:LIGHT
Каталожный номер:32B0212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:LIGHT
Каталожный номер:32B0211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOLDER
Каталожный номер:02D4093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HARNESS
Каталожный номер:08C1488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GROMMET
Каталожный номер:83A0308
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLIP
Каталожный номер:36B0465
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HORN
Каталожный номер:38B0062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT
Каталожный номер:00B0026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:06B0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER
Каталожный номер:06B0348
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:WASHER
Каталожный номер:06B0347
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:
