Система рабочих устройств

Система рабочих устройств

← Система ограничения устройства Опора подъемной стрелы →

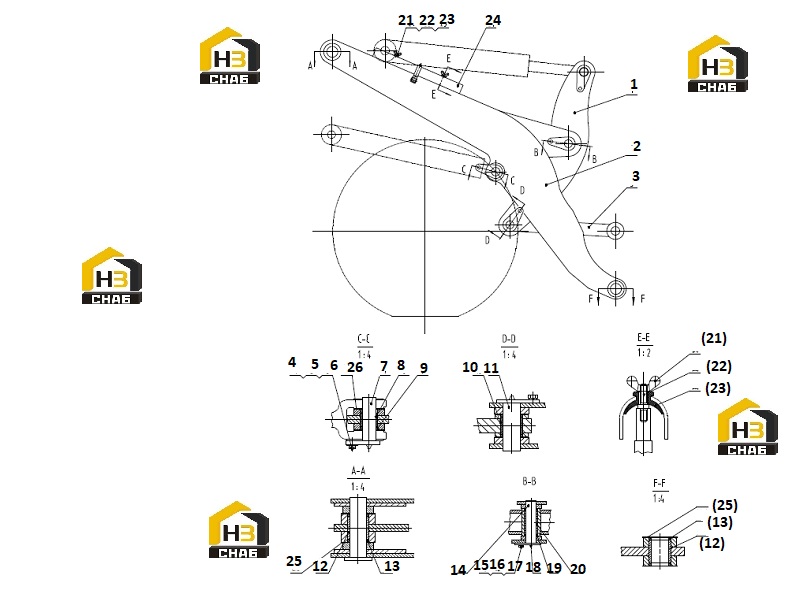

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LEVER
Каталожный номер:21L0010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOOM
Каталожный номер:21D0371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:LINKAGE
Каталожный номер:16L0007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:00B0017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BUSHING
Каталожный номер:55H0014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PIN
Каталожный номер:11L0016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BUSHING
Каталожный номер:55A0288
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:DUST RING
Каталожный номер:34C0052
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BUSHING
Каталожный номер:55A0286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:11L0014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SLEEVE
Каталожный номер:55A0287
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SEAL RING
Каталожный номер:34C0034
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PIN
Каталожный номер:11L0009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0015
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0012
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:00B0093
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SEAL RING
Каталожный номер:80A0092
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BUSHING
Каталожный номер:55A0285
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:NUT
Каталожный номер:03B0592
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:STUD BOLT
Каталожный номер:02B0097
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:BOOT
Каталожный номер:83A0304
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:SUPPORT
Каталожный номер:24C0446
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SHIM
Каталожный номер:28C0115
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:SHIM
Каталожный номер:28C0116
Комплект:2
Примечание:
