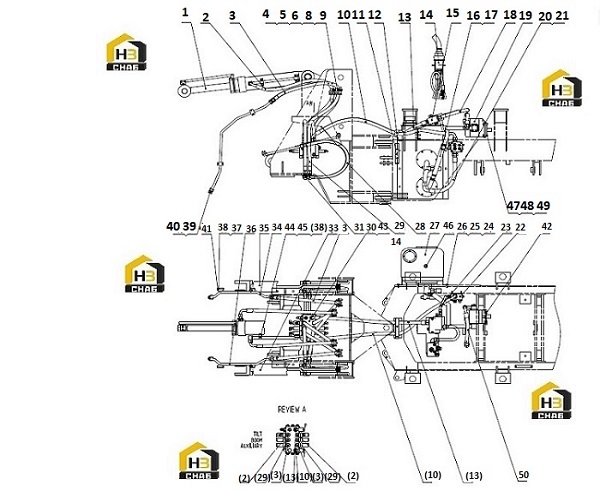

Система рабочая гидравлическая

Каталожный номер:06C3769

Комплект:2

Примечание:

№ на схеме:3

Каталожный номер:06C4079

Комплект:2

Примечание:

№ на схеме:4

Каталожный номер:19A0425

Комплект:4

Примечание:

№ на схеме:5

Каталожный номер:00B0005

Комплект:8

Примечание:

№ на схеме:6

Каталожный номер:06B0347

Комплект:8

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:83H0011

Комплект:4

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0053

Комплект:8

Примечание:

№ на схеме:10

Каталожный номер:06C3244

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:09C1160

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:09C0708

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:06C2398

Комплект:1

Примечание:

№ на схеме:14

Наименование:PILOT CONTROL LINES

Каталожный номер:00C0838

Комплект:1

Примечание:

№ на схеме:15

Наименование:PRIORITY VALVE AS

Каталожный номер:12C1255

Комплект:1

Примечание:

№ на схеме:16

Наименование:SUCTION HOSE

Каталожный номер:30A0317

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:15B0005

Комплект:2

Примечание:

№ на схеме:18

Каталожный номер:06C3716

Комплект:1

Примечание:

№ на схеме:19

Наименование:PUMP AS

Каталожный номер:11C1434

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:06C3245

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:12B0224

Комплект:1

Примечание:

№ на схеме:22

Наименование:RETURN VALVE AS

Каталожный номер:12C1253

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:05C1546

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:00B0038

Комплект:6

Примечание:

№ на схеме:25

Каталожный номер:06B0009

Комплект:6

Примечание:

№ на схеме:26

Каталожный номер:06B0350

Комплект:6

Примечание:

№ на схеме:27

Наименование:HYDRAULIC OIL TANK

Каталожный номер:21C0244

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:06C2396

Комплект:4

Примечание:

№ на схеме:29

Каталожный номер:06C2394

Комплект:2

Примечание:

№ на схеме:30

Наименование:CONTROL VALVE AS

Каталожный номер:12C1327

Комплект:1

Примечание:

№ на схеме:31

Наименование:TUBE AS

Каталожный номер:00C0854

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOOM CYLINDER AS-LH

Каталожный номер:10C0646

Комплект:1

Примечание:

№ на схеме:34

Наименование:TUBE AS

Каталожный номер:10D2785

Комплект:1

Примечание:

№ на схеме:35

Наименование:BOOM CYLINDER AS-RH

Каталожный номер:10C0647

Комплект:1

Примечание:

№ на схеме:36

Наименование:TUBE AS

Каталожный номер:10D2784

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:00B0026

Комплект:8

Примечание:

№ на схеме:38

Каталожный номер:06B0348

Комплект:10

Примечание:

№ на схеме:39

Наименование:PLUG

Каталожный номер:05A0287

Комплект:2

Примечание:

№ на схеме:40

Наименование:NUT

Каталожный номер:03B0649

Комплект:2

Примечание:

№ на схеме:41

Наименование:NUT BLOCK

Каталожный номер:14A1750

Комплект:4

Примечание:

№ на схеме:42

Наименование:GASKET

Каталожный номер:82A0765

Комплект:1

Примечание:

№ на схеме:43

Наименование:CONTROL VALVE AS

Каталожный номер:12C1786

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:10A4599

Комплект:2

Примечание:

№ на схеме:45

Каталожный номер:00B0075

Комплект:2

Примечание:

№ на схеме:46

Наименование:PLUG

Каталожный номер:84A1866

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:00B0035

Комплект:4

Примечание:

№ на схеме:48

Каталожный номер:06B0007

Комплект:4

Примечание:

№ на схеме:49

Каталожный номер:06B0349

Комплект:4

Примечание:

№ на схеме:50
