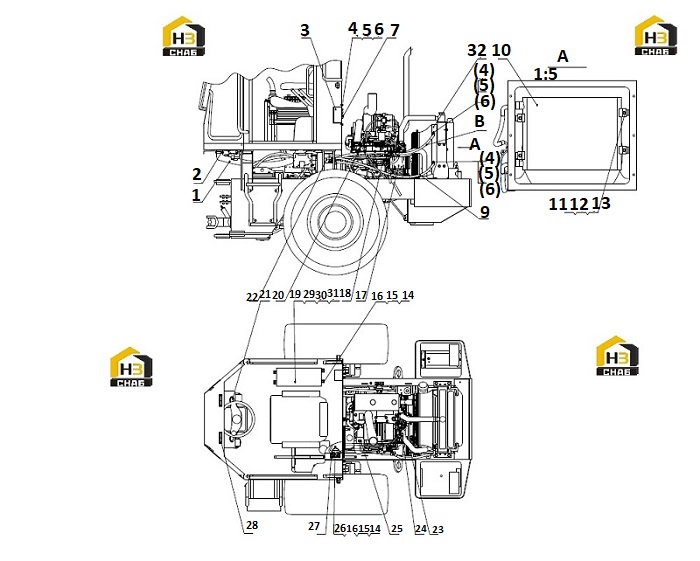

Система кондиционирования воздуха

← Крючок фиксирующий Сердечник испарителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR DUCT

Каталожный номер:86A0548

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:15B0137

Комплект:2

Примечание:

№ на схеме:3

Наименование:AIR DUCT AS

Каталожный номер:46C2257

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0010

Комплект:6

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0024

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0346

Комплект:6

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:10A5840

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:46C5161

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:46C2248

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONDENSER

Каталожный номер:46C2658

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0348

Комплект:4

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0347

Комплект:6

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0012

Комплект:6

Примечание:

№ на схеме:17

Наименование:COMPRESSOR

Каталожный номер:46C2992

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:46C0335

Комплект:2

Примечание:

№ на схеме:19

Наименование:EVAPORATOR

Каталожный номер:46C2659

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:46C2250

Комплект:1

Примечание:

№ на схеме:21

Наименование:VENT

Каталожный номер:46C1419

Комплект:4

Примечание:

№ на схеме:22

Наименование:HOSE

Каталожный номер:46C2249

Комплект:1

Примечание:

№ на схеме:24

Наименование:WATER INTAKE VALVE

Каталожный номер:46C1663

Комплект:2

Примечание:

№ на схеме:25

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:5

Примечание:

№ на схеме:26

Наименование:REFRIGERANT RECEIVER AS

Каталожный номер:46C1622

Комплект:1

Примечание:

№ на схеме:27

Наименование:MOUNTING PLATE

Каталожный номер:21A3664

Комплект:1

Примечание:

№ на схеме:28

Наименование:VENT

Каталожный номер:46K0039

Комплект:2

Примечание:

№ на схеме:29

Наименование:SEALER

Каталожный номер:82A0645

Комплект:1

Примечание:

№ на схеме:30

Наименование:SEALER

Каталожный номер:82A0646

Комплект:1

Примечание:

№ на схеме:31

Наименование:HEATER HEAT

Каталожный номер:46C2663

Комплект:1

Примечание:

№ на схеме:32

Наименование:INSULATION PLATE

Каталожный номер:85A1743

Комплект:1

Примечание:
