Система гидравлическая рулевого управления

Система гидравлическая рулевого управления

← Обод в сборе (часть2) Цилиндр рулевого управления (часть1) →

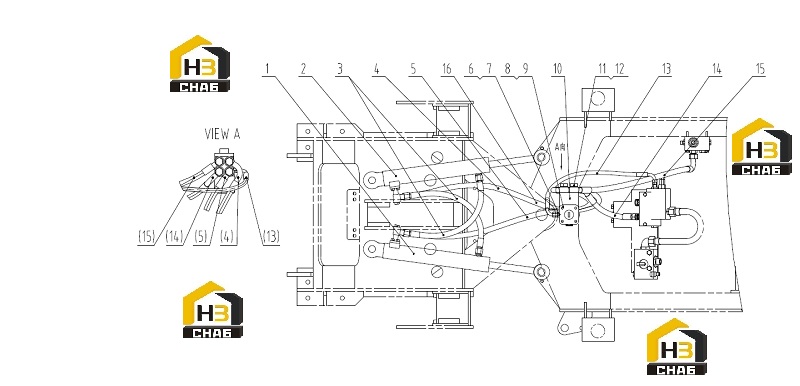

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:STEERING CYLINDER-LH AS
Каталожный номер:10C0649
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:STEERING CYLINDER-RH AS
Каталожный номер:10C0650
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE AS
Каталожный номер:06K0026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE AS
Каталожный номер:06C3251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE AS
Каталожный номер:06C3252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-RING
Каталожный номер:12B0380
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONNECTOR
Каталожный номер:00H0065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:00B0012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0347
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:METERING PUMP
Каталожный номер:12C2487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:80A0297
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0119
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE AS
Каталожный номер:05C1473
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:06C3249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE AS
Каталожный номер:06C3250
Комплект:1
Примечание:
