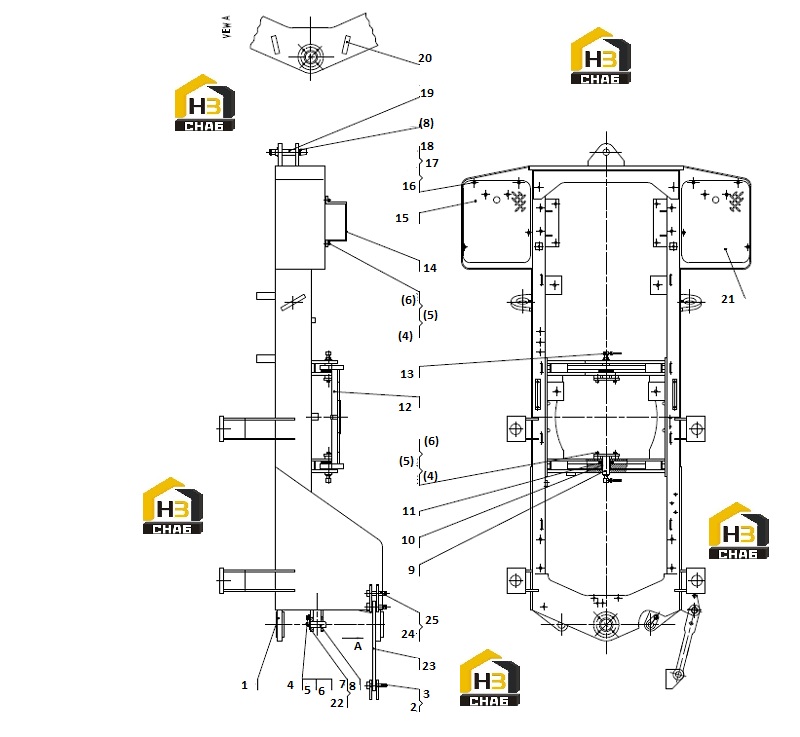

Рама задняя

← Система шарнирная Труба смазочная задней рамы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REAR FRAME

Каталожный номер:30D0437

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:60A0160

Комплект:2

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:08B0017

Комплект:3

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0011

Комплект:10

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0349

Комплект:10

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0007

Комплект:10

Примечание:

№ на схеме:7

Наименование:GREASE FITTING

Каталожный номер:10B0051

Комплект:2

Примечание:

№ на схеме:8

Наименование:STEERING PIN

Каталожный номер:11L0013

Комплект:2

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:11L0012

Комплект:2

Примечание:

№ на схеме:10

Наименование:BUSHING

Каталожный номер:55H0001

Комплект:2

Примечание:

№ на схеме:11

Наименование:ADJUSTING SHIM

Каталожный номер:28C0119

Комплект:2

Примечание:

№ на схеме:12

Наименование:SUBSIDIARY FRAME

Каталожный номер:30D0273

Комплект:1

Примечание:

№ на схеме:13

Наименование:REAR FRAME GREASE LINES

Каталожный номер:00C0504

Комплект:1

Примечание:

№ на схеме:14

Наименование:STEP SUPPORT

Каталожный номер:23H0039

Комплект:2

Примечание:

№ на схеме:15

Наименование:COVER PLATE

Каталожный номер:10A3563

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0075

Комплект:8

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0348

Комплект:8

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0005

Комплект:8

Примечание:

№ на схеме:19

Наименование:TRACTION PIN

Каталожный номер:11L0020

Комплект:1

Примечание:

№ на схеме:20

Наименование:BLOCK

Каталожный номер:17H0019

Комплект:2

Примечание:

№ на схеме:21

Наименование:COVER PLATE

Каталожный номер:10A3564

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOOT

Каталожный номер:86A0258

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:16A4694

Комплект:1

Примечание:

№ на схеме:24

Наименование:PIN

Каталожный номер:60A0178

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIN

Каталожный номер:08B0005

Комплект:1

Примечание:
