Рама и рабочее устройство (часть3)

← Соединитель вилочный Рама и рабочее устройство (часть4) →

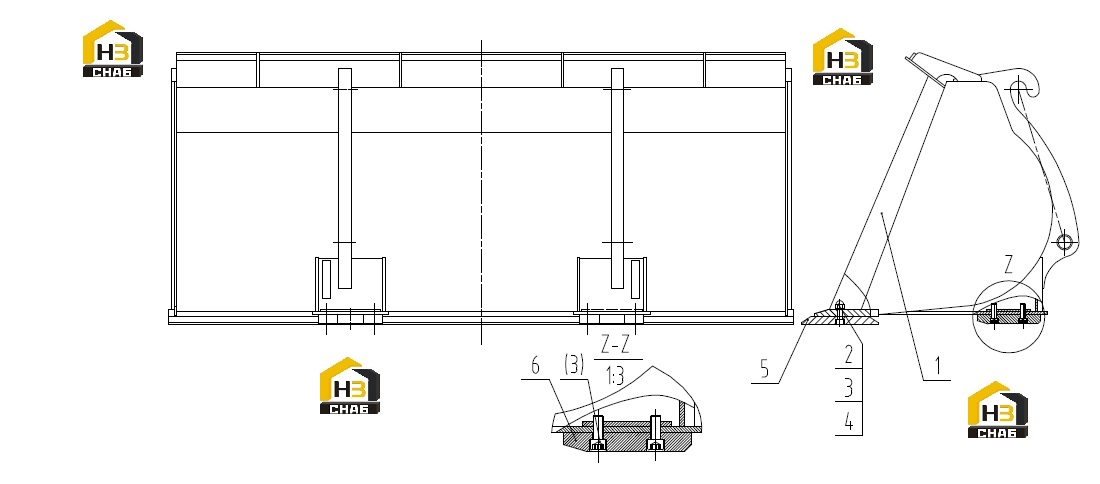

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BUCKET

Каталожный номер:22D0571

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0351

Комплект:7

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0124

Комплект:15

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:03B0495

Комплект:7

Примечание:

№ на схеме:5

Наименование:CUTTING EDGE

Каталожный номер:17A2676

Комплект:1

Примечание:

№ на схеме:6

Наименование:WEAR PLATE

Каталожный номер:17A3271

Комплект:2

Примечание:
