Линия быстросменная цилиндров

Линия быстросменная цилиндров

← Клапан многоходовой (часть2) Блок соединительный →

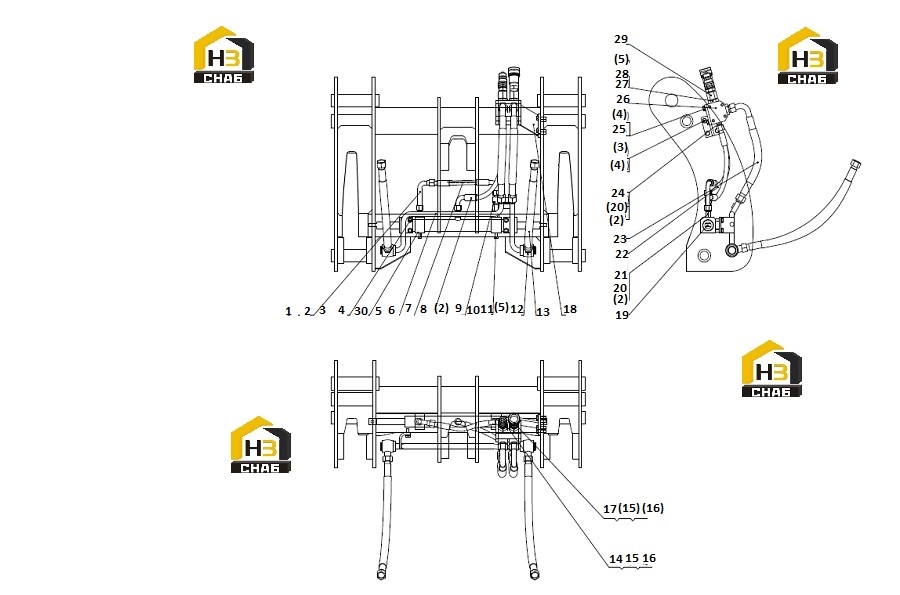

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PIPE AS
Каталожный номер:10D2727
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-RING
Каталожный номер:12B0285
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:00B0012
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0347
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-RING
Каталожный номер:12B0289
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:TUBE AS
Каталожный номер:10D2974
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HOSE AS
Каталожный номер:06C3708
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE AS
Каталожный номер:06C3707
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:TEE
Каталожный номер:32C0335
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0348
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0085
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:31C0401
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE AS
Каталожный номер:06C4135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:COUPLER CONNECTOR
Каталожный номер:30C0063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SNAP RING
Каталожный номер:07J0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B0491
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:COUPLER CONNECTOR
Каталожный номер:30C0064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:MOUNTING PLATE
Каталожный номер:00D2830
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:QUICK COUPLER CYLINDER
Каталожный номер:10C0631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-RING
Каталожный номер:12B0351
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTOR
Каталожный номер:00A2418
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:HOSE AS
Каталожный номер:06C3706
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:HOSE AS
Каталожный номер:06C3709
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:CONNECTOR
Каталожный номер:00A2322
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:BOLT
Каталожный номер:00B0019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:DIVERTER VALVE
Каталожный номер:12C0685
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:O-RING
Каталожный номер:12B0498
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:CONNECTOR
Каталожный номер:00A1582
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:CONNECTOR
Каталожный номер:30C0721
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:ADJUSTING GASKET
Каталожный номер:28C0113
Комплект:2
Примечание:
