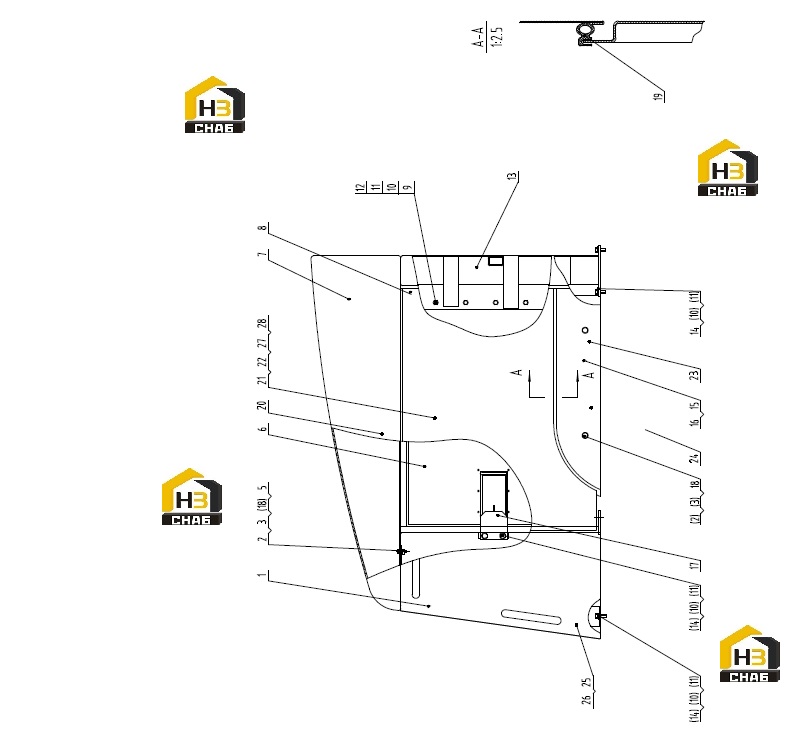

Капот в сборе

← Лестница Крышка задняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:48C0759

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0085

Комплект:8

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:

№ на схеме:6

Наименование:GUARD

Каталожный номер:42L0005

Комплект:1

Примечание:

№ на схеме:7

Наименование:TOP COVER

Каталожный номер:43D0469

Комплект:1

Примечание:

№ на схеме:8

Наименование:GUARD

Каталожный номер:42L0006

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0004

Комплект:8

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0002

Комплект:20

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0001

Комплект:28

Примечание:

№ на схеме:12

Наименование:NUT

Каталожный номер:03B0053

Комплект:8

Примечание:

№ на схеме:13

Наименование:BRACKET

Каталожный номер:00D3138

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0005

Комплект:12

Примечание:

№ на схеме:15

Наименование:HOOD

Каталожный номер:20H0147

Комплект:1

Примечание:

№ на схеме:16

Наименование:GUARD

Каталожный номер:20H0148

Комплект:1

Примечание:

№ на схеме:17

Наименование:LOCK PLATE

Каталожный номер:11A0318

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0086

Комплект:12

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:84H0019

Комплект:2

Примечание:

№ на схеме:20

Наименование:BAFFLE

Каталожный номер:85A1373

Комплект:1

Примечание:

№ на схеме:21

Наименование:BAFFLE

Каталожный номер:85A1372

Комплект:1

Примечание:

№ на схеме:22

Наименование:BAFFLE

Каталожный номер:85A1375

Комплект:1

Примечание:

№ на схеме:23

Наименование:BAFFLE

Каталожный номер:85A1365

Комплект:1

Примечание:

№ на схеме:24

Наименование:BAFFLE

Каталожный номер:85A1376

Комплект:1

Примечание:

№ на схеме:25

Наименование:BAFFLE

Каталожный номер:85A1374

Комплект:1

Примечание:

№ на схеме:26

Наименование:BAFFLE

Каталожный номер:85A1377

Комплект:1

Примечание:

№ на схеме:27

Наименование:BAFFLE

Каталожный номер:85A1370

Комплект:1

Примечание:

№ на схеме:28

Наименование:BAFFLE

Каталожный номер:85A1371

Комплект:1

Примечание:
