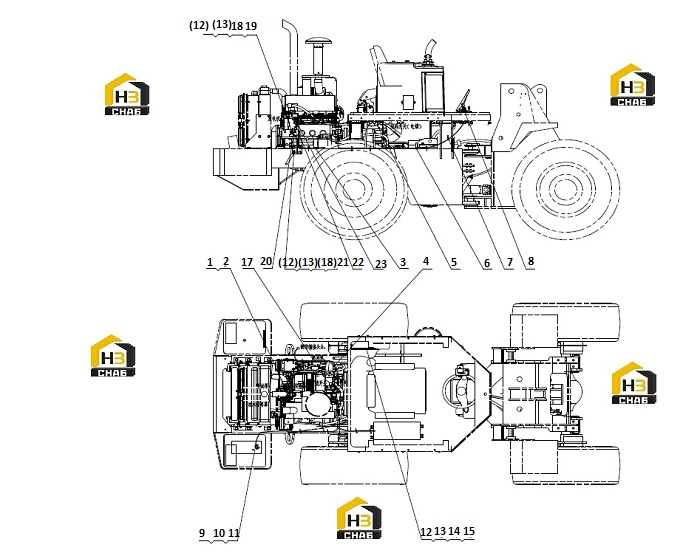

Генератор

← Механизм рулевой Блок управления двигателем →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TEMP SENSOR

Каталожный номер:30B0306

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:34C0091

Комплект:1

Примечание:

№ на схеме:3

Наименование:HARNESS

Каталожный номер:08C1477

Комплект:1

Примечание:2

№ на схеме:4

Наименование:HARNESS

Каталожный номер:08C1476

Комплект:1

Примечание:1

№ на схеме:5

Наименование:RELAY ASSY

Каталожный номер:40C1334

Комплект:1

Примечание:

№ на схеме:6

Наименование:HARNESS

Каталожный номер:08C2041

Комплект:1

Примечание:

№ на схеме:7

Наименование:NYLON STRAP THROTTLE

Каталожный номер:37B0004

Комплект:10

Примечание:

№ на схеме:8

Наименование:CONTROL SYSTEM

Каталожный номер:23C0102

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0335

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0066

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0361

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0001

Комплект:10

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0347

Комплект:9

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:15

Наименование:ECU AS

Каталожный номер:40C0570

Комплект:1

Примечание:ECU 4TNV98

№ на схеме:16

Наименование:ELECTRICAL SCHEMATIC

Каталожный номер:50E0039

Комплект:1

Примечание:

№ на схеме:17

Наименование:HARNESS

Каталожный номер:08C3063

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0524

Комплект:5

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0053

Комплект:1

Примечание:

№ на схеме:20

Наименование:ALTERNATOR

Каталожный номер:40C3332

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRACKET

Каталожный номер:00D7627

Комплект:1

Примечание:

№ на схеме:22

Наименование:BRACKET

Каталожный номер:00D8036

Комплект:1

Примечание:

№ на схеме:23

Наименование:HARNESS

Каталожный номер:08C4934

Комплект:1

Примечание:
