Стекло 47c1509 001

Стекло 47c1509 001

← Петля дверная 22c0732 000 Амортизатор 34k0037 000 →

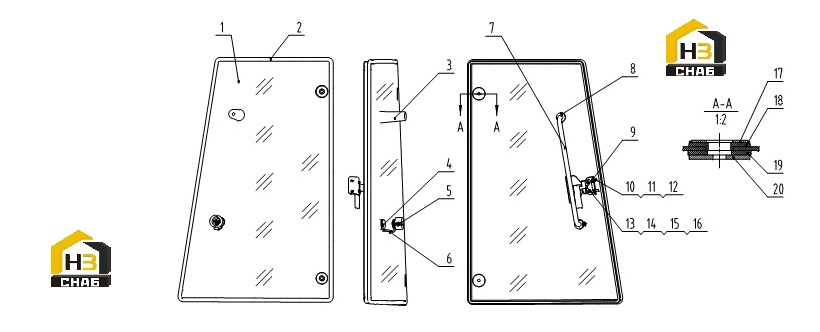

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:GLASS
Каталожный номер:87A0792
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:RUBBER STRIP
Каталожный номер:84A1714
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CUSHION HEAD
Каталожный номер:84A1713
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:FIXED PLATE
Каталожный номер:48C1339
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:LOCK
Каталожный номер:47C1328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:21A7444
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HANDRAIL
Каталожный номер:41D0524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PAD
Каталожный номер:84A1743
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:LOCK
Каталожный номер:47C1438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0348
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0075
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0346
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:NUT
Каталожный номер:03B0591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PLATE
Каталожный номер:10A6158
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:RUBBER WASHER
Каталожный номер:83A1243
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:RUBBER WASHER
Каталожный номер:83A1242
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:PLATE
Каталожный номер:11A5924
Комплект:2
Примечание:
