Система вспомогательная гидравлическая 15e0830 001

← Вал передний приводной 03e0113 000 Система гидравлическая погрузчика 11e0751 004 →

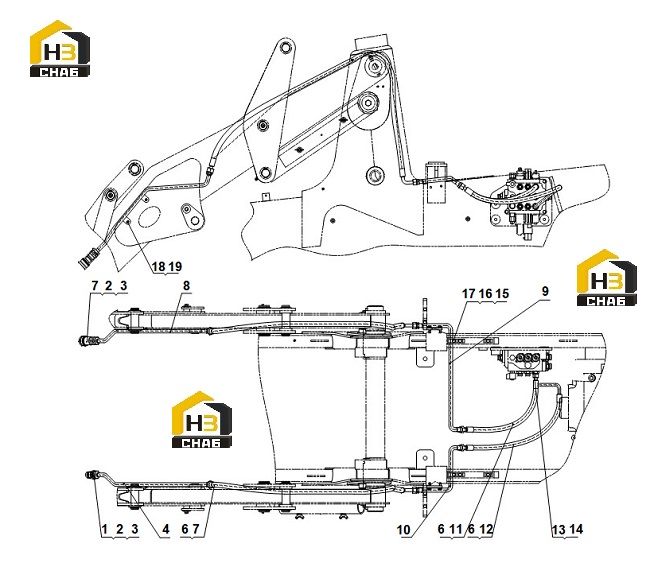

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COUPLER CONNECTOR

Каталожный номер:30C1312

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0013

Комплект:2

Примечание:

№ на схеме:3

Наименование:SNAP RING

Каталожный номер:76A0151

Комплект:2

Примечание:

№ на схеме:4

Наименование:TUBE AS

Каталожный номер:10D6366

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:06C7611

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0496

Комплект:8

Примечание:

№ на схеме:7

Наименование:COUPLER CONNECTOR

Каталожный номер:30C1311

Комплект:1

Примечание:

№ на схеме:8

Наименование:TUBE AS

Каталожный номер:10D6367

Комплект:1

Примечание:

№ на схеме:9

Наименование:TUBE AS

Каталожный номер:10D5838

Комплект:1

Примечание:

№ на схеме:10

Наименование:TUBE AS

Каталожный номер:10D5837

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:06C6834

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE AS

Каталожный номер:06C6838

Комплект:1

Примечание:

№ на схеме:13

Наименование:ELBOW

Каталожный номер:31C0096

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0503

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0347

Комплект:4

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:16A5699

Комплект:4

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0029

Комплект:4

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0348

Комплект:4

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:
