Система вспомогательная гидравлическая 15e0829 004

Система вспомогательная гидравлическая 15e0829 004

← Соединитель регулируемый 31c0488 000 Узел клапанный 12c2644 000 →

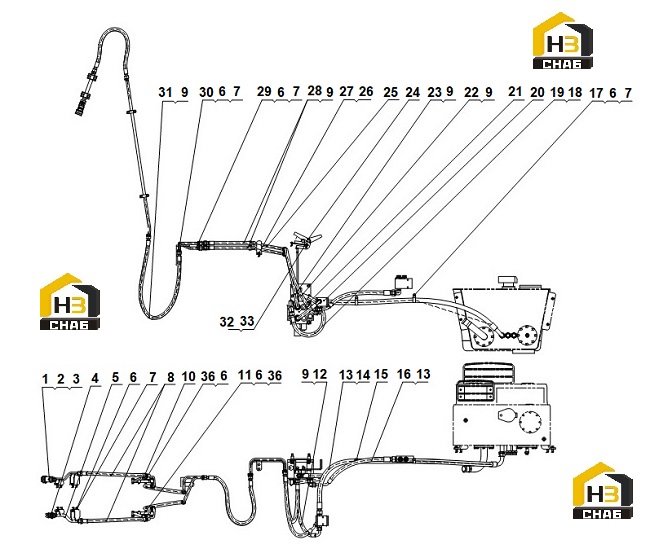

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:COUPLER CONNECTOR
Каталожный номер:30C1311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SNAP RING
Каталожный номер:76A0151
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:12B0013
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:COUPLER CONNECTOR
Каталожный номер:30C1312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:TUBE AS
Каталожный номер:10D7766
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0347
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0012
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE AS
Каталожный номер:06C7791
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-RING
Каталожный номер:12B0496
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TUBE AS
Каталожный номер:10D7768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:TUBE AS
Каталожный номер:10D7769
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:06C2419
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12B0402
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:07C2748
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CLIP
Каталожный номер:20A1855
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:07C2749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:06B0030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HOSE AS
Каталожный номер:06C4069
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-RING
Каталожный номер:12B0504
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:VALVE GP
Каталожный номер:12C2644
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONTROL VALVE AS
Каталожный номер:12C2638
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:HOSE AS
Каталожный номер:06C7398
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:HOSE AS
Каталожный номер:06C7397
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:STEP
Каталожный номер:23C0282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:TUBE AS
Каталожный номер:10D6387
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:WASHER
Каталожный номер:06B0348
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:BOLT
Каталожный номер:00B0075
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:HOSE AS
Каталожный номер:06C6986
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:TUBE AS
Каталожный номер:10D7791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:HOSE AS
Каталожный номер:06C8040
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:PANEL
Каталожный номер:11A6663
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:SCREW
Каталожный номер:04B0074
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:BOLT
Каталожный номер:00B0002
Комплект:8
Примечание:
