Система вспомогательная гидравлическая 15e0823 005

Система вспомогательная гидравлическая 15e0823 005

← Клапан приоритетный 12c2505 000 Соединение 31c0083 002 →

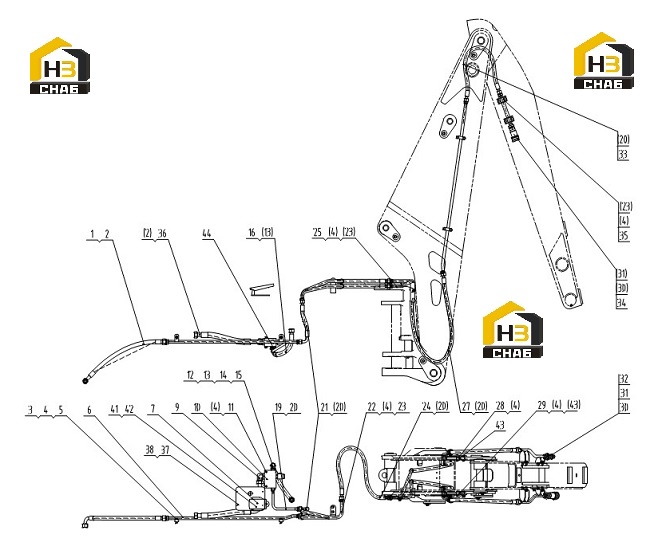

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE AS
Каталожный номер:07C2742
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-RING
Каталожный номер:12B0402
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0347
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:TUBE AS
Каталожный номер:10D6352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SWITCH
Каталожный номер:13C0115
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CONNECTOR
Каталожный номер:31C0488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SOLENOID VALVE
Каталожный номер:12C2685
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:01B0028
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:31C0098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12B0504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:ELBOW
Каталожный номер:31C0083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B0493
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:06C8382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:TUBE AS
Каталожный номер:10D7795
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-RING
Каталожный номер:12B0496
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE AS
Каталожный номер:06C6987
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:TUBE AS
Каталожный номер:10D6403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:BOLT
Каталожный номер:00B0012
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:HOSE AS
Каталожный номер:06C6986
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:TUBE AS
Каталожный номер:10D7791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:HOSE AS
Каталожный номер:06C8040
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:TUBE AS
Каталожный номер:10D7769
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:TUBE AS
Каталожный номер:10D7768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:SNAP RING
Каталожный номер:76A0151
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:O-RING
Каталожный номер:12B0013
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:COUPLER CONNECTOR
Каталожный номер:30C1312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:HOSE AS
Каталожный номер:06C7791
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:COUPLER CONNECTOR
Каталожный номер:30C1311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:TUBE AS
Каталожный номер:10D7766
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:HOSE AS
Каталожный номер:07C3477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:PANEL
Каталожный номер:11A7818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:SCREW
Каталожный номер:04B0074
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:GROMMET
Каталожный номер:83A0165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:HARNESS
Каталожный номер:08C4530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:BOLT
Каталожный номер:00B0002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:CONNECTOR
Каталожный номер:31C0452
Комплект:1
Примечание:
