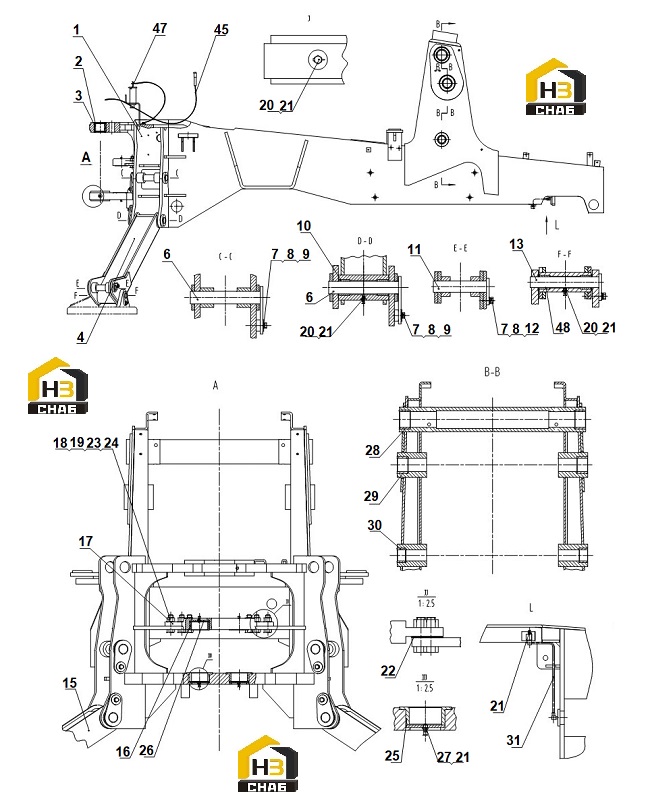

Система рамочная 30e0689 010

← Опора подъемной стрелы 24c0836 000 Патрубок смазочный передней оси 00k0031 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRAME

Каталожный номер:30D0945

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL RING

Каталожный номер:13J0015

Комплект:4

Примечание:

№ на схеме:3

Наименование:BUSHING

Каталожный номер:55H0047

Комплект:2

Примечание:

№ на схеме:4

Наименование:SUPPORT

Каталожный номер:31L0021

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:11L0037

Комплект:4

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0011

Комплект:6

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0349

Комплект:6

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0127

Комплект:4

Примечание:

№ на схеме:10

Наименование:BUSHING

Каталожный номер:55H0048

Комплект:4

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:11L0038

Комплект:2

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0007

Комплект:2

Примечание:

№ на схеме:15

Наименование:SUPPORT

Каталожный номер:31L0017

Комплект:1

Примечание:

№ на схеме:16

Наименование:BUSHING

Каталожный номер:55H0049

Комплект:2

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:18A3263

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEX BOLT

Каталожный номер:76A0601

Комплект:6

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:76A0602

Комплект:6

Примечание:

№ на схеме:20

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:6

Примечание:

№ на схеме:21

Наименование:BOOT

Каталожный номер:86A0258

Комплект:11

Примечание:

№ на схеме:22

Наименование:SHIM

Каталожный номер:28C0167

Комплект:2

Примечание:

№ на схеме:23

Наименование:PIN

Каталожный номер:08B0020

Комплект:6

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0016

Комплект:6

Примечание:

№ на схеме:25

Наименование:BUSHING

Каталожный номер:55A4211

Комплект:2

Примечание:

№ на схеме:26

Наименование:COVER

Каталожный номер:53H0003

Комплект:4

Примечание:

№ на схеме:27

Наименование:GREASE FITTING

Каталожный номер:10J0001

Комплект:4

Примечание:

№ на схеме:28

Наименование:BUSHING

Каталожный номер:55H0068

Комплект:2

Примечание:

№ на схеме:29

Наименование:BUSHING

Каталожный номер:55H0050

Комплект:2

Примечание:

№ на схеме:30

Наименование:BUSHING

Каталожный номер:55H0051

Комплект:2

Примечание:

№ на схеме:31

Наименование:FRONT AXLE GREASE LINES

Каталожный номер:00K0031

Комплект:1

Примечание:

№ на схеме:45

Наименование:FLEXIBLE SHAFT

Каталожный номер:54C0410

Комплект:1

Примечание:

№ на схеме:47

Наименование:PIN GP

Каталожный номер:27C0432

Комплект:1

Примечание:

№ на схеме:48

Наименование:BUSHING

Каталожный номер:55A4252

Комплект:4

Примечание:
