Система приводная тормозная 20e0368 002

Система приводная тормозная 20e0368 002

← Соединитель 32k0007 000 Система стояночного тормоза 21e0079 004 →

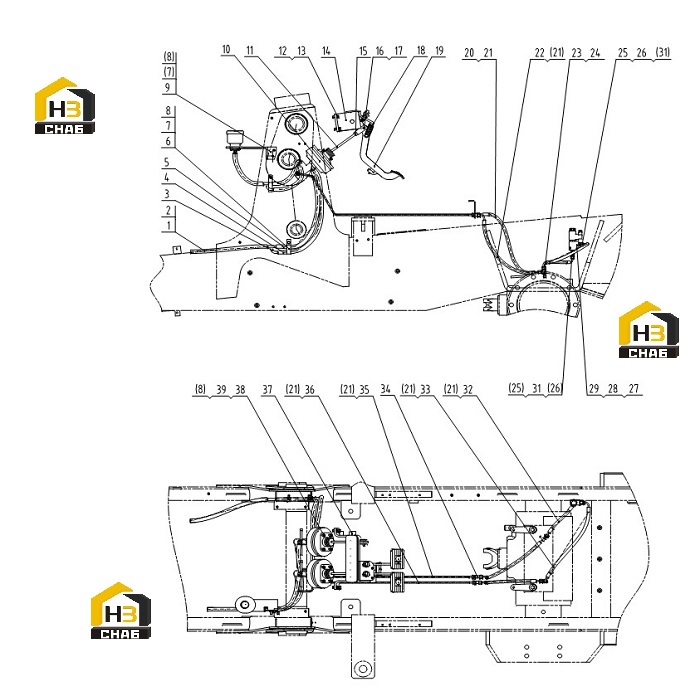

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE
Каталожный номер:30A1234
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CLAMP
Каталожный номер:15B0085
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CONNECTOR
Каталожный номер:15D0747
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE
Каталожный номер:30A1232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE
Каталожный номер:30A1233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CLIP
Каталожный номер:09C0786
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0075
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0348
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PLATE
Каталожный номер:29A0453
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:ASSISTOR
Каталожный номер:13C0384
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:FORK
Каталожный номер:72H0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0347
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BRACKET
Каталожный номер:00D6754
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:NUT
Каталожный номер:03B0053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIN
Каталожный номер:60H0061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PIN
Каталожный номер:08B0028
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SPRING
Каталожный номер:75H0009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:STEP
Каталожный номер:24C1009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HOSE AS
Каталожный номер:05C3859
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-RING
Каталожный номер:12B0497
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:HOSE AS
Каталожный номер:05C3856
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CONNECTOR
Каталожный номер:32K0007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:O-RING
Каталожный номер:12B0018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CONNECTOR
Каталожный номер:00A1588
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:WASHER
Каталожный номер:10A2508
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:SOLENOID VALVE
Каталожный номер:12C2551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:WASHER
Каталожный номер:06B0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:BOLT
Каталожный номер:00B0046
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:O-RING
Каталожный номер:12B0494
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:HOSE AS
Каталожный номер:05C3857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:HOSE AS
Каталожный номер:05C3858
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:CONNECTOR
Каталожный номер:30C0084
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:TUBE AS
Каталожный номер:10D6423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:TUBE AS
Каталожный номер:10D6422
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:PIN
Каталожный номер:08B0082
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:NUT
Каталожный номер:03B0021
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:WASHER
Каталожный номер:06B0005
Комплект:8
Примечание:
