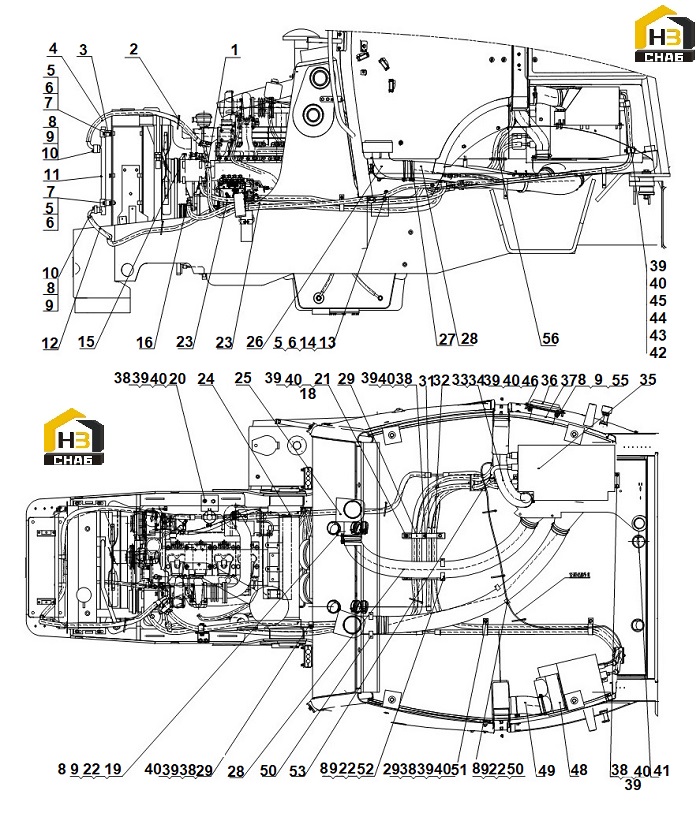

Система кондиционирования воздуха 23e0318 005

Каталожный номер:46C5064

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:06B0347

Комплект:7

Примечание:

№ на схеме:6

Каталожный номер:06B0001

Комплект:7

Примечание:

№ на схеме:7

Каталожный номер:00V0344

Комплект:4

Примечание:

№ на схеме:8

Каталожный номер:06B0346

Комплект:12

Примечание:

№ на схеме:9

Каталожный номер:06B0024

Комплект:14

Примечание:

№ на схеме:10

Каталожный номер:00B0169

Комплект:2

Примечание:

№ на схеме:11

Наименование:CONDENSER

Каталожный номер:46C2557

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:46C5063

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLIP

Каталожный номер:20A1853

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:00B0056

Комплект:3

Примечание:

№ на схеме:15

Наименование:COMPRESSOR MOUNTING

Каталожный номер:46C5054

Комплект:1

Примечание:

№ на схеме:16

Наименование:WATER INLET VALVE

Каталожный номер:46C0486

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:00B0102

Комплект:2

Примечание:

№ на схеме:19

Каталожный номер:19A1145

Комплект:1

Примечание:

№ на схеме:20

Наименование:REFRIGERANT RECEIVER AS

Каталожный номер:46C6625

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:15H0066

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:00B0021

Комплект:6

Примечание:

№ на схеме:23

Наименование:WATER HOSE

Каталожный номер:00C2176

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:46C4878

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPONGE

Каталожный номер:85A2405

Комплект:2

Примечание:

№ на схеме:26

Наименование:AIR DUCT AS

Каталожный номер:00C1697

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:15B0074

Комплект:6

Примечание:

№ на схеме:28

Наименование:AIR DUCT

Каталожный номер:86A1203

Комплект:2

Примечание:

№ на схеме:29

Наименование:DOUBLE CLAMP

Каталожный номер:20A8661

Комплект:8

Примечание:

№ на схеме:30

Наименование:PLATE

Каталожный номер:13A5659

Комплект:2

Примечание:

№ на схеме:31

Наименование:HOSE GP

Каталожный номер:46C4881

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:46C4880

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:15B0051

Комплект:2

Примечание:

№ на схеме:34

Наименование:AIR DUCT

Каталожный номер:86A1204

Комплект:1

Примечание:

№ на схеме:35

Наименование:EVAPORATOR

Каталожный номер:46C5072

Комплект:1

Примечание:

№ на схеме:36

Наименование:FILTER

Каталожный номер:46C3591

Комплект:1

Примечание:

№ на схеме:37

Наименование:BLOWER AS

Каталожный номер:46C5726

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:00B0075

Комплект:15

Примечание:

№ на схеме:39

Каталожный номер:06B0348

Комплект:16

Примечание:

№ на схеме:40

Каталожный номер:06B0005

Комплект:16

Примечание:

№ на схеме:41

Наименование:VENT

Каталожный номер:46C1419

Комплект:8

Примечание:

№ на схеме:42

Наименование:PLATE

Каталожный номер:20H0333

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:00B0030

Комплект:1

Примечание:

№ на схеме:44

Наименование:RUBBER PLATE

Каталожный номер:84A0101

Комплект:6

Примечание:

№ на схеме:45

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:

№ на схеме:46

Наименование:SCREW

Каталожный номер:04B0059

Комплект:2

Примечание:

№ на схеме:48

Наименование:EVAPORATOR

Каталожный номер:46C3005

Комплект:1

Примечание:

№ на схеме:49

Наименование:AIR DUCT

Каталожный номер:85A2621

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:19A1144

Комплект:2

Примечание:

№ на схеме:51

Наименование:PLATE

Каталожный номер:23A9979

Комплект:2

Примечание:

№ на схеме:52
