Система гидравлическая 15e0752 001

Система гидравлическая 15e0752 001

← Корпус ковша 43c2004 003 Узел зажима трубы 09k0017 001 →

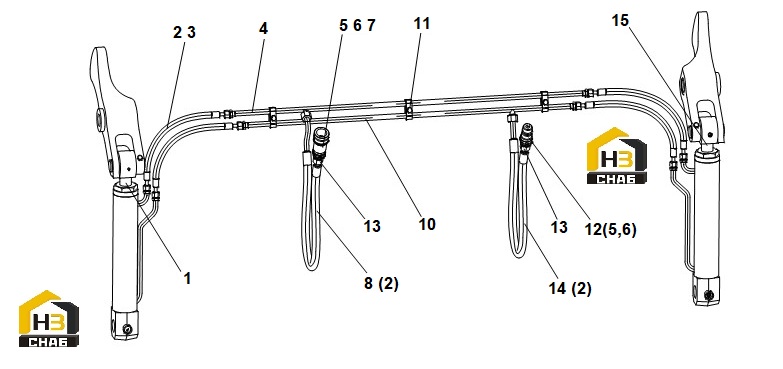

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CYLINDER
Каталожный номер:10C1399
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-RING
Каталожный номер:12B0489
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE AS
Каталожный номер:06C6903
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:TUBE AS
Каталожный номер:10D6372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SNAP RING
Каталожный номер:76A0151
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-RING
Каталожный номер:12B0013
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:COUPLER CONNECTOR
Каталожный номер:30C1311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE AS
Каталожный номер:06C7381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TUBE AS
Каталожный номер:10D6373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLAMP
Каталожный номер:09K0017
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:COUPLER CONNECTOR
Каталожный номер:30C1312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:00A5127
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:06C7382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CYLINDER
Каталожный номер:10C1400
Комплект:1
Примечание:
