Радиатор в сборе 20c1127 000

← Система двигателя 00e0703 004 Система управления дроссельной заслонкой 23c0257 004 →

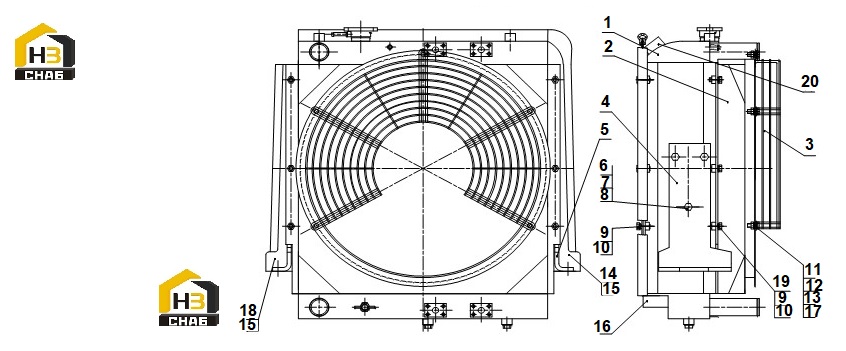

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RADIATOR

Каталожный номер:20C1109

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHROUD

Каталожный номер:45D0957

Комплект:1

Примечание:

№ на схеме:3

Наименование:PROTECTION SHIELD

Каталожный номер:45D0413

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRACKET-LH

Каталожный номер:29A1704

Комплект:1

Примечание:

№ на схеме:5

Наименование:BRACKET-RH

Каталожный номер:29A1705

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0238

Комплект:6

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0349

Комплект:6

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0007

Комплект:6

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0012

Комплект:12

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0347

Комплект:12

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0348

Комплект:5

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0085

Комплект:5

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0021

Комплект:5

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:10A6856

Комплект:1

Примечание:

№ на схеме:15

Наименование:SEAL

Каталожный номер:84A1023

Комплект:2

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:82A0651

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0086

Комплект:5

Примечание:

№ на схеме:18

Наименование:PLATE

Каталожный номер:10A6857

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0030

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:82A1182

Комплект:1

Примечание:
