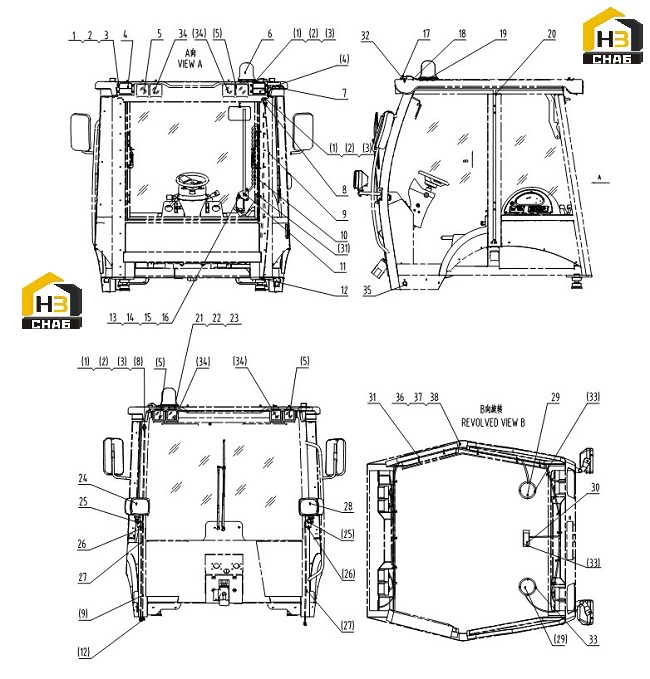

Проводка рабочего освещения 46c5412 004

← Двигатель стеклоочистителя 46c5411 000 Двигатель стеклоочистителя 46c5410 002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0097

Комплект:12

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0352

Комплект:12

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0099

Комплект:12

Примечание:

№ на схеме:4

Наименование:COMBINATION LIGHT

Каталожный номер:32J0011

Комплект:2

Примечание:

№ на схеме:5

Наименование:WORK LIGHT

Каталожный номер:32J0010

Комплект:4

Примечание:

№ на схеме:6

Наименование:ROTATING BEACON

Каталожный номер:32B0158

Комплект:1

Примечание:

№ на схеме:7

Наименование:ANTENNA

Каталожный номер:37B0369

Комплект:1

Примечание:

№ на схеме:8

Наименование:NOZZLE

Каталожный номер:37B0335

Комплект:2

Примечание:

№ на схеме:9

Наименование:WATER HOSE

Каталожный номер:86A1458

Комплект:2

Примечание:

№ на схеме:10

Наименование:HARNESS

Каталожный номер:08C0699

Комплект:1

Примечание:

№ на схеме:11

Наименование:WIPER MOTOR&LINKAGE

Каталожный номер:46C5410

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTOR

Каталожный номер:37B0460

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0065

Комплект:3

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0346

Комплект:3

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0024

Комплект:3

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:03B0036

Комплект:3

Примечание:

№ на схеме:17

Наименование:RETAINER

Каталожный номер:37B0458

Комплект:1

Примечание:

№ на схеме:18

Наименование:HARNESS

Каталожный номер:08C3412

Комплект:1

Примечание:

№ на схеме:19

Наименование:MOUNTING PLATE

Каталожный номер:11A2339

Комплект:1

Примечание:

№ на схеме:20

Наименование:HARNESS

Каталожный номер:08C4301

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0066

Комплект:3

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0361

Комплект:3

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0153

Комплект:3

Примечание:

№ на схеме:24

Наименование:COMBINATION LIGHT

Каталожный номер:32B0364

Комплект:1

Примечание:

№ на схеме:25

Наименование:GROMMET

Каталожный номер:83A1395

Комплект:2

Примечание:

№ на схеме:26

Наименование:RUBBER PLATE

Каталожный номер:17B0301

Комплект:2

Примечание:

№ на схеме:27

Наименование:HARNESS

Каталожный номер:08C0698

Комплект:2

Примечание:

№ на схеме:28

Наименование:COMBINATION LIGHT

Каталожный номер:32B0363

Комплект:1

Примечание:

№ на схеме:29

Наименование:LOUDSPEAKER

Каталожный номер:38B0065

Комплект:2

Примечание:

№ на схеме:30

Наименование:DOME LIGHT

Каталожный номер:32B0064

Комплект:1

Примечание:

№ на схеме:31

Наименование:NYLON STRAP

Каталожный номер:37B0313

Комплект:15

Примечание:

№ на схеме:32

Наименование:GROMMET

Каталожный номер:83A0066

Комплект:1

Примечание:

№ на схеме:33

Наименование:SCREW

Каталожный номер:04B0269

Комплект:10

Примечание:

№ на схеме:34

Наименование:WORK LIGHT

Каталожный номер:32J0003

Комплект:4

Примечание:

№ на схеме:35

Наименование:GROMMET

Каталожный номер:83A0296

Комплект:1

Примечание:
