Ножницы гидравлические 43c2192 001

← Ковш 43c2378 000 Трамбовщик 43c2191 000 →

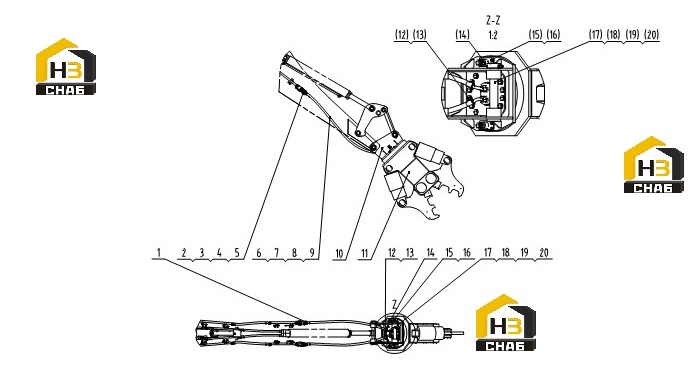

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COUPLER CONNECTOR

Каталожный номер:30C1311

Комплект:1

Примечание:

№ на схеме:2

Наименование:COUPLER CONNECTOR

Каталожный номер:30C1312

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0013

Комплект:2

Примечание:

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:76A0151

Комплект:2

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:00A1548

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0496

Комплект:4

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:06C7386

Комплект:2

Примечание:

№ на схеме:8

Наименование:CONNECTOR

Каталожный номер:00A0944

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B0631

Комплект:2

Примечание:

№ на схеме:10

Наименование:CONNECTING BRACKET

Каталожный номер:02D4128

Комплект:1

Примечание:

№ на схеме:11

Наименование:HYDRAULIC CRUSHER

Каталожный номер:11C0594

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0360

Комплект:12

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0351

Комплект:12

Примечание:

№ на схеме:14

Наименование:RETAINER

Каталожный номер:45C0217

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0085

Комплект:8

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0348

Комплект:8

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:11D0544

Комплект:2

Примечание:

№ на схеме:18

Наименование:BUSHING

Каталожный номер:55A1393

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:01B0160

Комплект:2

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0472

Комплект:2

Примечание:
