Линия впуска масла 00c1610 001

Линия впуска масла 00c1610 001

← Узел шланга 00c1609 001 Крышка трубки 16c0062 000 →

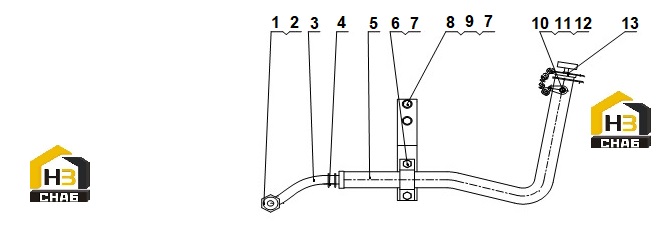

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:00H0110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-RING
Каталожный номер:12B0198
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:OIL PIPE
Каталожный номер:30A1229
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CLAMP
Каталожный номер:15B0009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:FILLER TUBE
Каталожный номер:10D5791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0347
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:MOUNTING PLATE
Каталожный номер:29A0990
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:COVER AS
Каталожный номер:16C0062
Комплект:1
Примечание:
