Кресло водительское в сборе 46e0065 001

← Капот в сборе 44e0397 003 Кресло водительское 46e0066 001 →

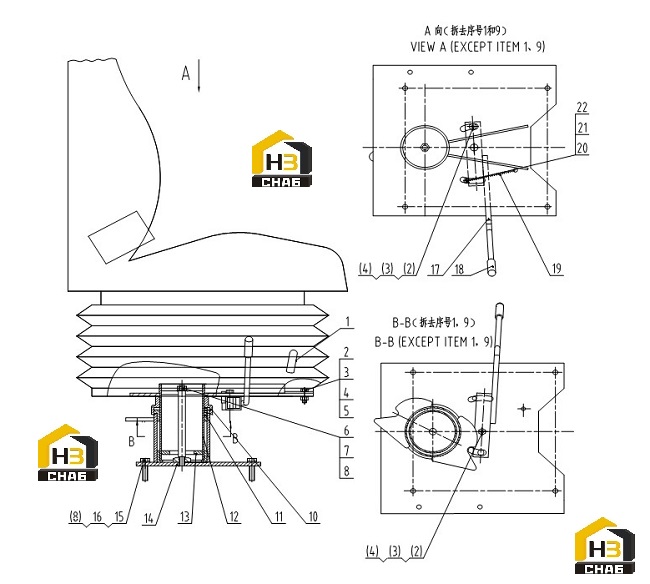

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAT

Каталожный номер:47C0184

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0021

Комплект:6

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0005

Комплект:6

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0348

Комплект:8

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0085

Комплект:6

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:03B0053

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHAFT

Каталожный номер:60A1791

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0001

Комплект:5

Примечание:

№ на схеме:10

Наименование:BOOT

Каталожный номер:83H0013

Комплект:1

Примечание:

№ на схеме:11

Наименование:RING

Каталожный номер:76H0014

Комплект:1

Примечание:

№ на схеме:12

Наименование:MOUNTING SUPPORT

Каталожный номер:02D3912

Комплект:1

Примечание:

№ на схеме:13

Наименование:RING

Каталожный номер:76H0015

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRACKET

Каталожный номер:00D4481

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0029

Комплект:4

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0347

Комплект:4

Примечание:

№ на схеме:17

Наименование:HANDLE

Каталожный номер:23L0042

Комплект:1

Примечание:

№ на схеме:18

Наименование:KNOB

Каталожный номер:86H0013

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING

Каталожный номер:10J0004

Комплект:1

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0036

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0024

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0346

Комплект:1

Примечание:
