Ковш, табличка 43c1616 001

← Ковш 22d0660 002 Корпус ковша 43c2376 001 →

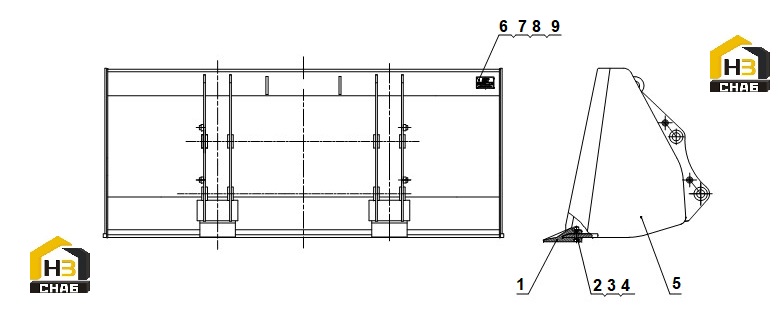

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TOOTH

Каталожный номер:72A0649

Комплект:8

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0095

Комплект:8

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0351

Комплект:8

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:04B0254

Комплект:8

Примечание:

№ на схеме:5

Наименование:BUCKET

Каталожный номер:22D0660

Комплект:1

Примечание:

№ на схеме:6

Наименование:NAMEPLATE

Каталожный номер:74A4868

Комплект:1

Примечание:

№ на схеме:7

Наименование:NAMEPLATE

Каталожный номер:74A4869

Комплект:1

Примечание:

№ на схеме:8

Наименование:NAMEPLATE

Каталожный номер:74A4870

Комплект:1

Примечание:

№ на схеме:9

Наименование:RIVET

Каталожный номер:01B0012

Комплект:4

Примечание:
