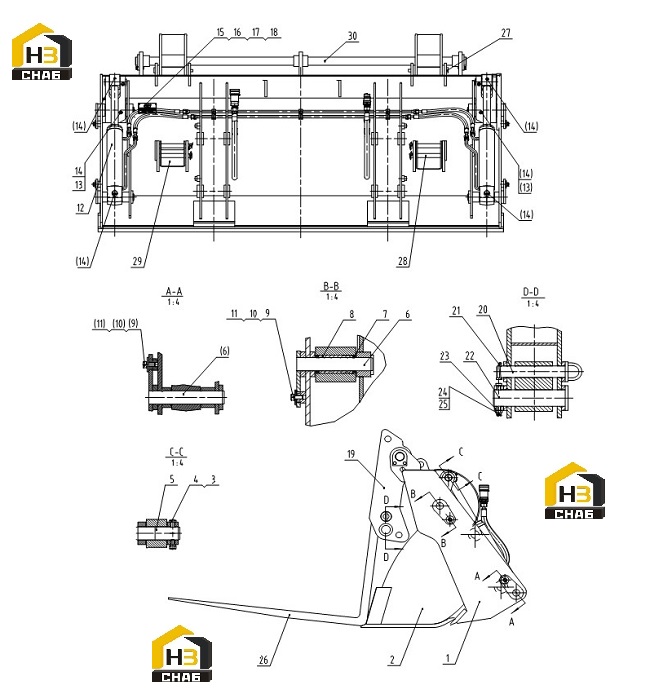

Корпус ковша 43c2967 001

← Ковш 43c2925 000 Пружина 34c0693 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BACK HOPPER BODY

Каталожный номер:22D0843

Комплект:1

Примечание:

№ на схеме:2

Наименование:FRONT HOPPER BODY

Каталожный номер:22D0707

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:01B0093

Комплект:2

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:03B0058

Комплект:2

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:60H0047

Комплект:2

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:11D0848

Комплект:4

Примечание:

№ на схеме:7

Наименование:DUST RING

Каталожный номер:13B0424

Комплект:4

Примечание:

№ на схеме:8

Наименование:BUSHING

Каталожный номер:55A3987

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0011

Комплект:4

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0349

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0127

Комплект:4

Примечание:

№ на схеме:12

Наименование:HYDRAULIC SYSTEM

Каталожный номер:15E0752

Комплект:1

Примечание:

№ на схеме:13

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOOT

Каталожный номер:86A0258

Комплект:6

Примечание:

№ на схеме:15

Наименование:NAMEPLATE

Каталожный номер:74A4900

Комплект:1

Примечание:

№ на схеме:16

Наименование:NAMEPLATE

Каталожный номер:74A4901

Комплект:1

Примечание:

№ на схеме:17

Наименование:NAMEPLATE

Каталожный номер:74A4902

Комплект:1

Примечание:

№ на схеме:18

Наименование:RIVET

Каталожный номер:09B0036

Комплект:4

Примечание:

№ на схеме:19

Наименование:SUPPORT

Каталожный номер:33D0783

Комплект:2

Примечание:

№ на схеме:20

Наименование:LATCH

Каталожный номер:11D1021

Комплект:2

Примечание:

№ на схеме:21

Наименование:SPRING

Каталожный номер:34C0693

Комплект:8

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:11D0759

Комплект:2

Примечание:

№ на схеме:23

Наименование:SLEEVE

Каталожный номер:55A3605

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:26

Наименование:FORK BODY

Каталожный номер:25D0196

Комплект:2

Примечание:

№ на схеме:27

Наименование:PIN

Каталожный номер:60A2972

Комплект:2

Примечание:

№ на схеме:28

Наименование:LATCH

Каталожный номер:11D1023

Комплект:2

Примечание:

№ на схеме:29

Наименование:PLATE

Каталожный номер:22A5738

Комплект:2

Примечание:

№ на схеме:30

Наименование:GUIDE

Каталожный номер:16D0832

Комплект:2

Примечание:
