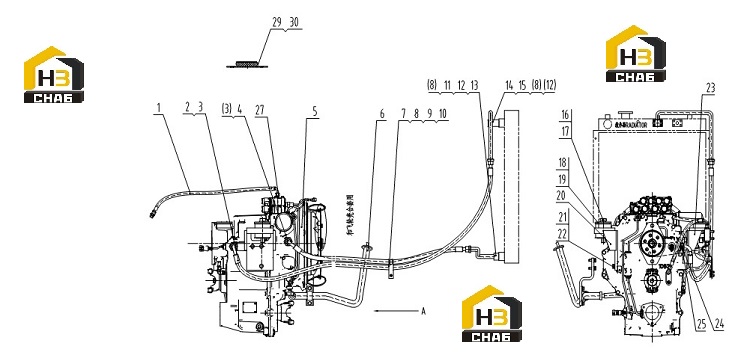

Коробка передач и гидротрансформатор 05e0231 001

← Система обода шины 01e0278 002 Коннектор 30c0275 002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:06C9045

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE AS

Каталожный номер:06C7808

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0502

Комплект:4

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:06C7809

Комплект:1

Примечание:

№ на схеме:5

Наименование:TORQUE CONVERTER&GE ARBOX AS

Каталожный номер:42C0490

Комплект:1

Примечание:

№ на схеме:6

Наименование:FILLER TUBE

Каталожный номер:00C1860

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:09C0272

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0348

Комплект:12

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0007

Комплект:2

Примечание:

№ на схеме:11

Наименование:TUBE AS

Каталожный номер:10D7617

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0224

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:01B0016

Комплект:4

Примечание:

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:10D8498

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0191

Комплект:4

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0360

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0220

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:11A0941

Комплект:2

Примечание:

№ на схеме:19

Наименование:CUSHION

Каталожный номер:17B0115

Комплект:2

Примечание:

№ на схеме:20

Наименование:BRACKET-LH

Каталожный номер:00D7296

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0017

Комплект:8

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0349

Комплект:8

Примечание:

№ на схеме:23

Наименование:BRACKET-RH

Каталожный номер:00D7297

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:30K0022

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:12B0503

Комплект:2

Примечание:

№ на схеме:26

Наименование:TRANSMISSION OIL FILTER

Каталожный номер:52C0121

Комплект:1

Примечание:

№ на схеме:27

Наименование:CONNECTOR

Каталожный номер:30C0275

Комплект:1

Примечание:

№ на схеме:29

Наименование:MOUNTING PLATE

Каталожный номер:11A7222

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:04B0074

Комплект:4

Примечание:
