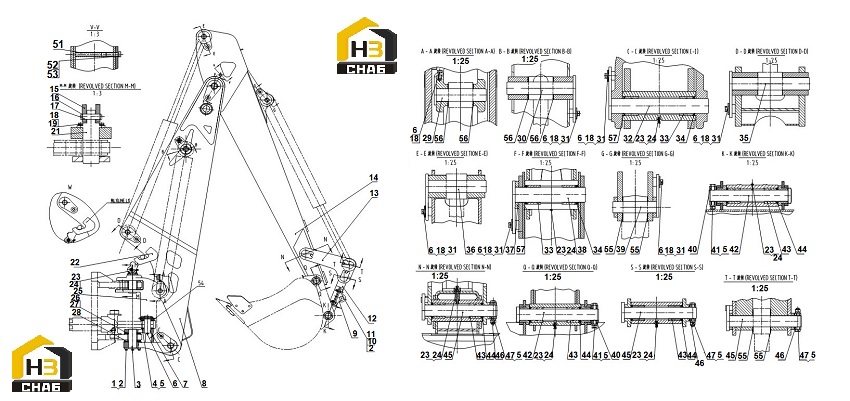

Комплектующие ковша 32e1069 005

Каталожный номер:00B0019

Комплект:4

Примечание:

№ на схеме:2

Каталожный номер:06B0347

Комплект:8

Примечание:

№ на схеме:3

Каталожный номер:11L0027

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:01B0381

Комплект:2

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0472

Комплект:7

Примечание:

№ на схеме:6

Каталожный номер:00B0011

Комплект:9

Примечание:

№ на схеме:7

Каталожный номер:60A2242

Комплект:2

Примечание:

№ на схеме:8

Наименование:BOOM

Каталожный номер:21D0692

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOOK

Каталожный номер:02D1542

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:11

Каталожный номер:00B0029

Комплект:4

Примечание:

№ на схеме:12

Наименование:LINK

Каталожный номер:16D0912

Комплект:1

Примечание:

№ на схеме:13

Наименование:LEVER

Каталожный номер:21D0690

Комплект:1

Примечание:

№ на схеме:14

Наименование:ARM

Каталожный номер:21D0691

Комплект:1

Примечание:

№ на схеме:15

Наименование:LIMIT HOOK

Каталожный номер:72A1587

Комплект:1

Примечание:

№ на схеме:16

Наименование:SNAP RING

Каталожный номер:07B0048

Комплект:2

Примечание:

№ на схеме:17

Каталожный номер:60H0036

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:06B0349

Комплект:11

Примечание:

№ на схеме:19

Каталожный номер:00B0035

Комплект:4

Примечание:

№ на схеме:21

Каталожный номер:11D0919

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOOK

Каталожный номер:18A3051

Комплект:2

Примечание:

№ на схеме:23

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:7

Примечание:

№ на схеме:24

Наименование:BOOT

Каталожный номер:86A0258

Комплект:7

Примечание:

№ на схеме:25

Наименование:SWING SEAT

Каталожный номер:71A0973

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:57H0004

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:57H0005

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:57H0006

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:11D0994

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:11D0813

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:06B0127

Комплект:6

Примечание:

№ на схеме:32

Каталожный номер:11D0819

Комплект:1

Примечание:

№ на схеме:33

Наименование:BUSHING

Каталожный номер:55H0036

Комплект:4

Примечание:

№ на схеме:34

Наименование:SEAL RING

Каталожный номер:13B0138

Комплект:4

Примечание:60X75X7

№ на схеме:35

Каталожный номер:11D0812

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:11D0816

Комплект:1

Примечание:

№ на схеме:37

Наименование:PLATE

Каталожный номер:15A4610

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:11D0814

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:11D0817

Комплект:1

Примечание:

№ на схеме:40

Наименование:BUSHING

Каталожный номер:55A1393

Комплект:2

Примечание:

№ на схеме:41

Каталожный номер:01B0142

Комплект:2

Примечание:

№ на схеме:42

Каталожный номер:11D0820

Комплект:2

Примечание:

№ на схеме:43

Наименование:BUSHING

Каталожный номер:55H0035

Комплект:8

Примечание:

№ на схеме:44

Наименование:DUST RING

Каталожный номер:13B0256

Комплект:8

Примечание:

№ на схеме:45

Каталожный номер:11D0818

Комплект:3

Примечание:

№ на схеме:46

Наименование:PIN BUSHING

Каталожный номер:55A3914

Комплект:3

Примечание:

№ на схеме:47

Каталожный номер:01B0297

Комплект:3

Примечание:

№ на схеме:51

Наименование:TUBE

Каталожный номер:34A2547

Комплект:1

Примечание:

№ на схеме:52

Каталожный номер:00B0045

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:06B0015

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:57A1465

Комплект:4

Примечание:

№ на схеме:55

Каталожный номер:57A1342

Комплект:4

Примечание:

№ на схеме:56

Каталожный номер:57A1352

Комплект:4

Примечание:

№ на схеме:57
