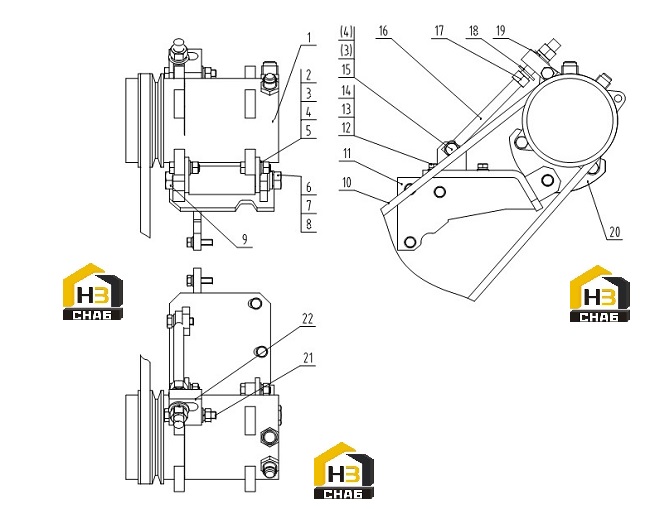

Комплектующие компрессора 46c5146 002

← Система кондиционирования воздуха 23e0321 005 Емкость для хранения жидкости 46c6625 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COMPRESSOR

Каталожный номер:46C2992

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0053

Комплект:5

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0347

Комплект:6

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0002

Комплект:4

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:01B0111

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0012

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0351

Комплект:1

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0095

Комплект:1

Примечание:

№ на схеме:10

Наименование:V-BELT

Каталожный номер:84A0129

Комплект:1

Примечание:

№ на схеме:11

Наименование:COMPRESSOR BRACKET

Каталожный номер:00D6724

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0348

Комплект:4

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0020

Комплект:4

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0019

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW ROD

Каталожный номер:60A2987

Комплект:1

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:03B0111

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0009

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0350

Комплект:1

Примечание:

№ на схеме:20

Наименование:SUPPORT PLATE

Каталожный номер:12A4614

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:01B0100

Комплект:1

Примечание:

№ на схеме:22

Наименование:BLOCK

Каталожный номер:16A6705

Комплект:1

Примечание:
