Дверь правая 47c1649 001

← Окно основное 47c1514 001 Дверь левая 47c1648 000 →

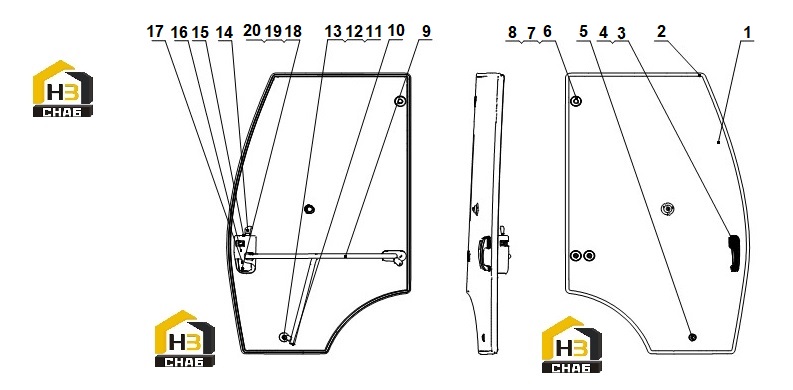

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GLASS

Каталожный номер:87A0881

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:85A2565

Комплект:1

Примечание:

№ на схеме:3

Наименование:HANDLE

Каталожный номер:47C1243

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:85A1314

Комплект:1

Примечание:

№ на схеме:5

Наименование:CUSHION COLLAR

Каталожный номер:28C0160

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:10A6158

Комплект:3

Примечание:

№ на схеме:7

Наименование:RUBBER WASHER

Каталожный номер:83A1243

Комплект:3

Примечание:

№ на схеме:8

Наименование:RUBBER WASHER

Каталожный номер:83A1242

Комплект:3

Примечание:

№ на схеме:9

Наименование:HANDRAIL

Каталожный номер:23D2260

Комплект:1

Примечание:

№ на схеме:10

Наименование:DUST CAP

Каталожный номер:86A1135

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0056

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0347

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0001

Комплект:1

Примечание:

№ на схеме:14

Наименование:DOOR LOCK

Каталожный номер:47C1432

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:02B0147

Комплект:2

Примечание:

№ на схеме:16

Наименование:HOUSING

Каталожный номер:86A1732

Комплект:1

Примечание:

№ на схеме:17

Наименование:PAD

Каталожный номер:84A2091

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:04B0005

Комплект:3

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0346

Комплект:3

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0024

Комплект:3

Примечание:
