Узел тормозной z30.6.3a

← Привод главный заднего моста 00e.8.1b Капот в сборе 25y0013 →

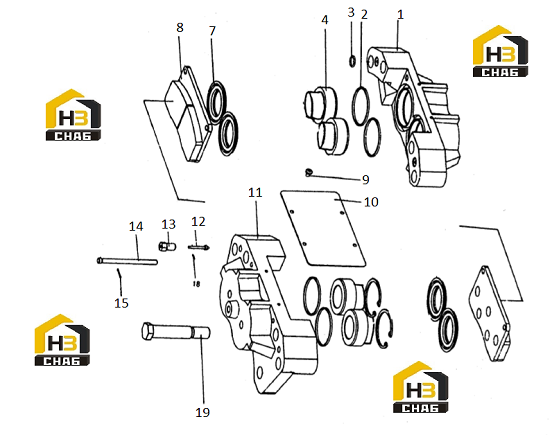

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Auxiliary pincers

Каталожный номер:Z30.6.3-8A

Комплект:4

Примечание:

№ на схеме:2

Наименование:Seal ring

Каталожный номер:Z30.6.3-1A

Комплект:16

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:GB1235-1976

Комплект:16

Примечание:16×2.4

№ на схеме:4

Наименование:Piston

Каталожный номер:Z30.6.3-2A

Комплект:16

Примечание:

№ на схеме:7

Наименование:Dust hood

Каталожный номер:Z30.6.3-4

Комплект:16

Примечание:

№ на схеме:8

Наименование:Filler block ass’y

Каталожный номер:Z30.6.3.2

Комплект:8

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:GB/T818-1985

Комплект:16

Примечание:M6×8ZnD

№ на схеме:10

Наименование:Covet

Каталожный номер:Z30.6.3-6

Комплект:4

Примечание:

№ на схеме:11

Наименование:Main pincers

Каталожный номер:Z30.6.3-5A

Комплект:4

Примечание:

№ на схеме:12

Наименование:Valve stem

Каталожный номер:Z30.6.3.1-2

Комплект:8

Примечание:

№ на схеме:13

Наименование:Valve seat

Каталожный номер:Z30.6.3.1-1

Комплект:8

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:Z30.6.3-9

Комплект:8

Примечание:

№ на схеме:15

Наименование:Cotter pin

Каталожный номер:GB/T91-1986

Комплект:8

Примечание:2×16

№ на схеме:18

Наименование:Pin

Каталожный номер:GB/T91-1986

Комплект:8

Примечание:2×16

№ на схеме:19

Наименование:Bolt

Каталожный номер:Z30.6.3-7

Комплект:16

Примечание:
