Система кондиционирования воздуха 02y0011

Система кондиционирования воздуха 02y0011

← Кабина водителя 47w0024 Кондиционер воздуха 46w0112 →

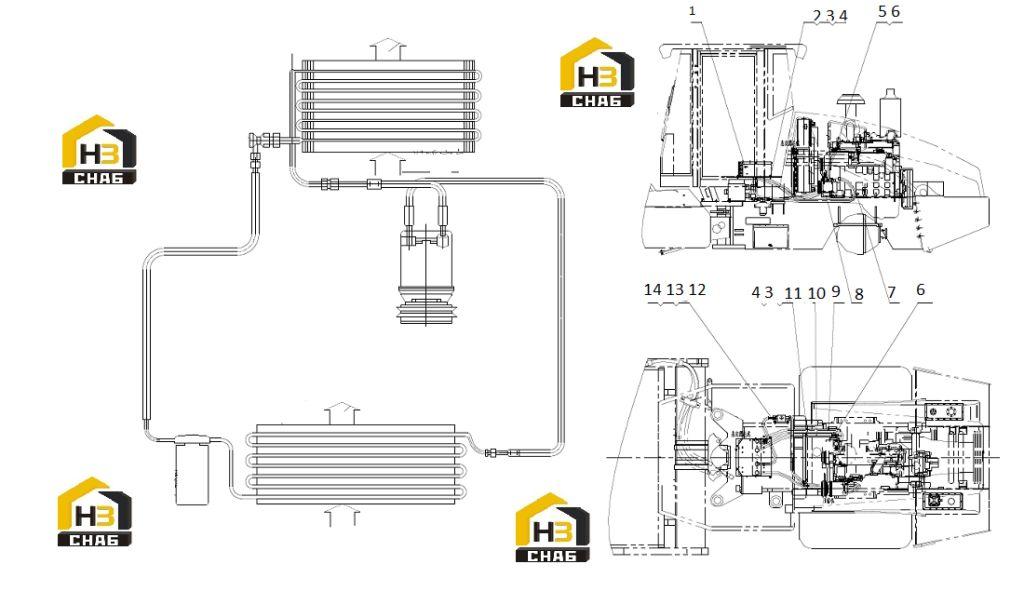

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air condition
Каталожный номер:46W0012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:00V0075
Комплект:4
Примечание:GB5783-86 M8×20-8.8-Zn.D
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:06V0006
Комплект:8
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:06V0005
Комплект:8
Примечание:GB97.1-85 8-140HV-Zn.D
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:00U0080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Valve
Каталожный номер:46W0048
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Tie
Каталожный номер:37V0002
Комплект:15
Примечание:GT-200LHD
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:46W0044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:46W0046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:46W0047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:00V0007
Комплект:4
Примечание:GB5783-86 M8×16-8.8-Zn.D
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:00V0022
Комплект:2
Примечание:GB5783-86 M8×16-8.8-Zn.D
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:06V0003
Комплект:2
Примечание:GB93-87 6
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:06V0024
Комплект:2
Примечание:GB97.185 6-140HV-Zn.D
