Проводка рамы 46c3157

Проводка рамы 46c3157

← Проводка рамы 45c3158 Консоль 46c1432 →

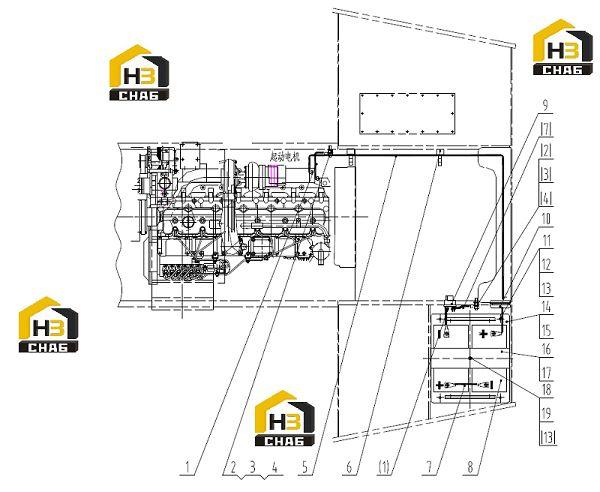

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cable
Каталожный номер:08W0065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:67U0022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:06V0244
Комплект:2
Примечание:GB97.1-85
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:06V0245
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cable
Каталожный номер:08W0072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Strap
Каталожный номер:37V0013
Комплект:4
Примечание:8x300
0 ₽
шт
№ на схеме:7
Наименование:Cable
Каталожный номер:08W0057
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Battery
Каталожный номер:37V0016
Комплект:2
Примечание:BA31750B
0 ₽
шт
№ на схеме:9
Наименование:Disconnect switch
Каталожный номер:34V0018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Grommet
Каталожный номер:83U0006
Комплект:1
Примечание:37B4601
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:00B0019
Комплект:4
Примечание:GB5783-86
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:06B0002
Комплект:4
Примечание:GB93-87
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:06B0001
Комплект:5
Примечание:GB97.1-85
0 ₽
шт
№ на схеме:14
Наименование:Plate
Каталожный номер:44X0073
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Block
Каталожный номер:82U0028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Mounting plate
Каталожный номер:21U0184
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Block
Каталожный номер:82U0029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw rod
Каталожный номер:64U0023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Nut
Каталожный номер:03V0512
Комплект:1
Примечание:GB6182-86
