Мост задний в сборе 26y0009

← Проводка блока управления 46c3150 Ось задняя 43w0011 (01e0023) →

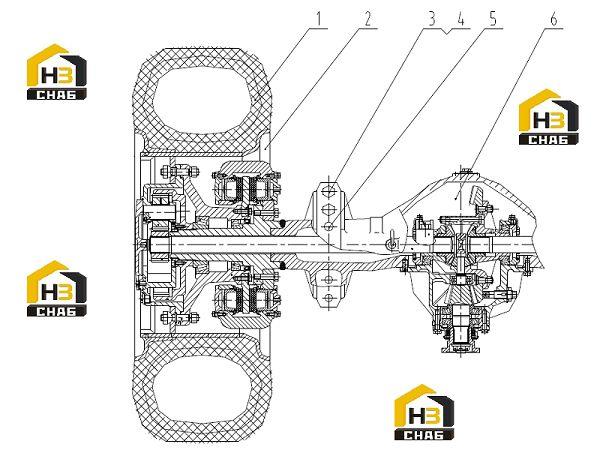

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel

Каталожный номер:16V0011

Комплект:2

Примечание:L-3 20.5-25 16

№ на схеме:2

Наименование:Rim

Каталожный номер:32W0009

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lock Nut

Каталожный номер:03V0519

Комплект:8

Примечание:GB/T889.2 M24×2-10

№ на схеме:4

Наименование:Bolt

Каталожный номер:01B0427

Комплект:8

Примечание:GB/T5785 M24×2×100-10.9-Zn.D

№ на схеме:5

Наименование:Pin

Каталожный номер:08V0130

Комплект:2

Примечание:GB119-86 30×45

№ на схеме:6-Jan

Наименование:Rear Axle

Каталожный номер:41W0017

Комплект:1

Примечание:01E0023B 50

№ на схеме:6

Наименование:Rear Axle

Каталожный номер:41W0011

Комплект:1

Примечание:01E0023
