Камера левая вибрационная 22w0001

← Ось промежуточная 41w0014 (часть 1) Камера правая вибрационная 22w0002 →

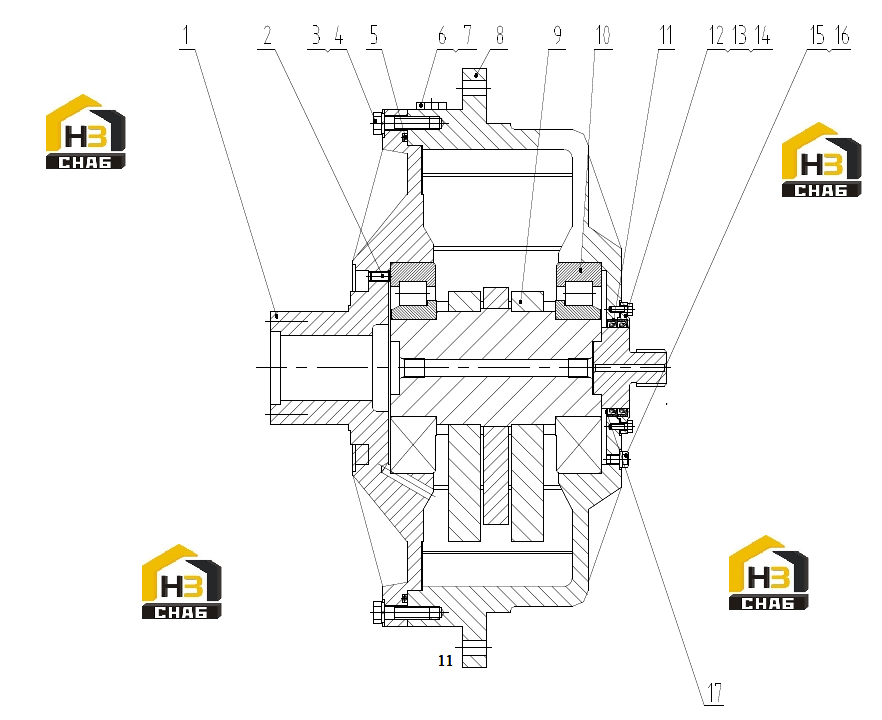

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:04U0001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:04V0283

Комплект:3

Примечание:GB77-85 M12×25-8.8-Zn.D

№ на схеме:3

Наименование:Bolt

Каталожный номер:01V0027

Комплект:12

Примечание:GB5782-86 M16×65-8.8-Zn.D

№ на схеме:4

Наименование:Spring Washer

Каталожный номер:06V0015

Комплект:12

Примечание:GB93-87 16

№ на схеме:5

Наименование:“O” Ring

Каталожный номер:12V0430

Комплект:1

Примечание:GB3452.1-92 560×7

№ на схеме:6

Наименование:Bolt

Каталожный номер:31W0001

Комплект:2

Примечание:

№ на схеме:7

Наименование:“O” Ring

Каталожный номер:12V0471

Комплект:2

Примечание:AS568 23.47X2.95

№ на схеме:8

Наименование:Shell

Каталожный номер:70U0001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Eccentric shaft

Каталожный номер:14W0001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:22V0010

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal

Каталожный номер:13V0182

Комплект:1

Примечание:100×120×12

№ на схеме:12

Наименование:Bolt

Каталожный номер:00V0075

Комплект:6

Примечание:GB5783-86 M8×20-8.8-Zn.D

№ на схеме:13

Наименование:Mat

Каталожный номер:81U0001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:04U0002

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:67U0001

Комплект:3

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:06V0083

Комплект:3

Примечание:JB982-77 12

№ на схеме:17

Наименование:Washer

Каталожный номер:56U0001

Комплект:1

Примечание:
