Установка регулирующего клапана 44c1429 000

Установка регулирующего клапана 44c1429 000

← Клапан обратный 12c3198 000 Соединение 30c1013 001 →

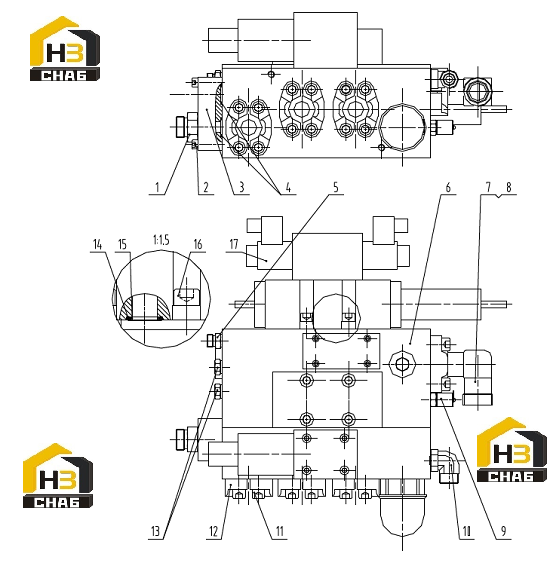

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:30C0359
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:04B0050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BLOCK
Каталожный номер:18A3762
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING
Каталожный номер:12B0241
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONNECTOR
Каталожный номер:30C0246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:VALVE
Каталожный номер:12C0889
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-RING
Каталожный номер:12B1696
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CONNECTOR
Каталожный номер:01A1885
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:JOINT
Каталожный номер:44C0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONNECTOR
Каталожный номер:31C0145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SCREW
Каталожный номер:04B0120
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SPLIT FLANGE
Каталожный номер:04A0268
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLUG
Каталожный номер:44C0152
Комплект:2
Примечание:
