Цилиндр шарнирный рулевого управления 10c1871 000

← Цилиндр шарнирный рулевого управления 10c0412 000 Узел установки поворотного шарнира 33c0027 001 →

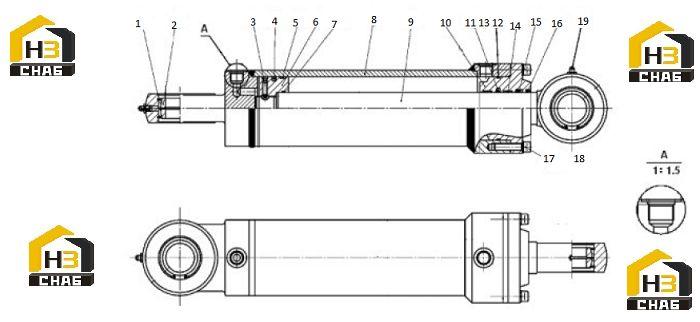

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SNAP RING

Каталожный номер:GB893.1-86

Комплект:2

Примечание:75

№ на схеме:2

Наименование:KNUCKLE BEARING

Каталожный номер:GB304.5-81

Комплект:2

Примечание:GE50ES

№ на схеме:3

Наименование:SETSCREW

Каталожный номер:GB/T79-2000

Комплект:1

Примечание:M8X20

№ на схеме:4

Наименование:SEAL

Каталожный номер:ZYg(D110)

Комплект:1

Примечание:D110

№ на схеме:5

Наименование:SUPPORT RING

Каталожный номер:10C0412-01

Комплект:2

Примечание:110X105X9.5

№ на схеме:6

Наименование:PISTON

Каталожный номер:10C0412-02

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:60X3.1

№ на схеме:8

Наименование:CYLINDER BODY

Каталожный номер:10C1871-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON ROD

Каталожный номер:10C0412-04

Комплект:1

Примечание:

№ на схеме:10

Наименование:GUIDE SLEEVE

Каталожный номер:10C0412-05

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL

Каталожный номер:ZYg(d55) X6

Комплект:1

Примечание:d55X6

№ на схеме:12

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:110X3.1

№ на схеме:13

Наименование:SEAL

Каталожный номер:-

Комплект:1

Примечание:110X105.2X1.5

№ на схеме:14

Наименование:SUPPORT RING

Каталожный номер:10C0412-06

Комплект:2

Примечание:55X60X14.8

№ на схеме:15

Наименование:SEAL

Каталожный номер:BS 5564 P5008

Комплект:1

Примечание:55X65X10

№ на схеме:16

Наименование:DUST RING

Каталожный номер:AY5050P5008

Комплект:1

Примечание:55X65X6.8

№ на схеме:17

Наименование:WASHER

Каталожный номер:GB93-76

Комплект:8

Примечание:14

№ на схеме:18

Наименование:BOLT

Каталожный номер:GB21-76

Комплект:8

Примечание:M14X50

№ на схеме:19

Наименование:GREASE FITTING

Каталожный номер:GB1152-79

Комплект:2

Примечание:M10X1
