Цилиндр передний опракидывающий 10c1872 000

← Цилиндр передний опракидывающий 10c0417 000 Узел установки аккумулятора 15c0230 000 →

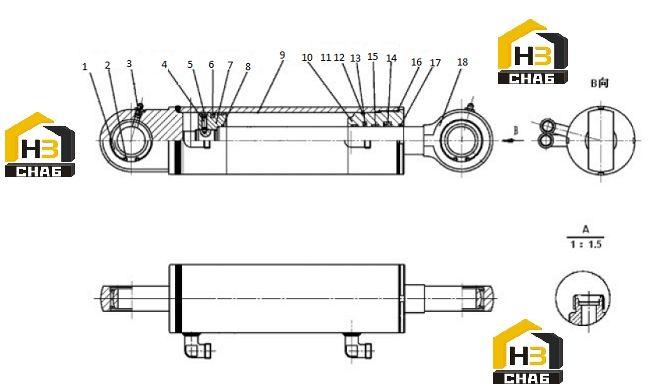

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:KNUCKLE BEARING

Каталожный номер:GB304.5-81

Комплект:2

Примечание:GE45ES

№ на схеме:2

Наименование:SNAP RING

Каталожный номер:GB893.1-86

Комплект:4

Примечание:68

№ на схеме:3

Наименование:GREASE FITTING

Каталожный номер:JB/T7940.1-1995

Комплект:2

Примечание:M10X1

№ на схеме:4

Наименование:SCREW

Каталожный номер:GB/T79-2000

Комплект:1

Примечание:M8X25

№ на схеме:5

Наименование:SEAL

Каталожный номер:ZL59.9.1-8

Комплект:2

Примечание:D90X84X9.7

№ на схеме:6

Наименование:SEAL

Каталожный номер:ZYg (D90)

Комплект:1

Примечание:D90

№ на схеме:7

Наименование:PISTON

Каталожный номер:530F9.1-4

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:50X3.1

№ на схеме:9

Наименование:CYLINDER BODY

Каталожный номер:10C1872-01

Комплект:1

Примечание:

№ на схеме:10

Наименование:GUIDE SLEEVE

Каталожный номер:10C0776-02

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:90X3.1

№ на схеме:12

Наименование:SNAP RING

Каталожный номер:-

Комплект:1

Примечание:90X85.2X1.5

№ на схеме:13

Наименование:SEAL

Каталожный номер:ZYs (45)

Комплект:1

Примечание:d45

№ на схеме:14

Наименование:RING

Каталожный номер:BS4561 P5008

Комплект:1

Примечание:45X60X11.4

№ на схеме:15

Наименование:SUPPORT RING

Каталожный номер:Z3.9.1-3

Комплект:1

Примечание:45X50X9.4

№ на схеме:16

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:85X3.1

№ на схеме:17

Наименование:SEAL

Каталожный номер:AY 0004050 P5008

Комплект:1

Примечание:45X53X5.8

№ на схеме:18

Наименование:PISTON ROD

Каталожный номер:10C0776-03

Комплект:1

Примечание:
