Цилиндр 10c0416 000

← Цилиндр 10c0414 000 Цилиндр 10c0415 000 →

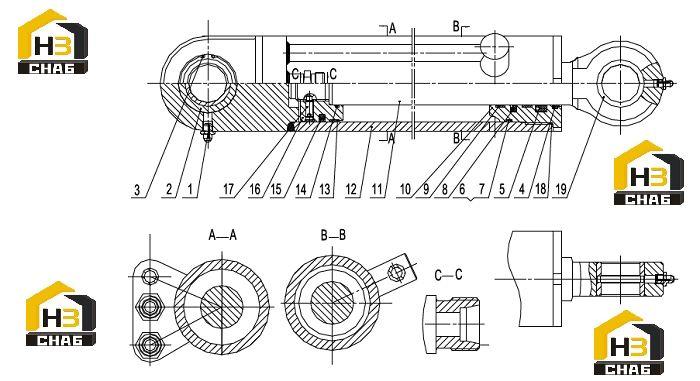

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GREASE FITTING

Каталожный номер:GB1152-79

Комплект:2

Примечание:

№ на схеме:2

Наименование:KNUCKLE BEARING

Каталожный номер:GB304.5-81

Комплект:1

Примечание:

№ на схеме:3

Наименование:SNAP RING

Каталожный номер:GB893.1-86

Комплект:2

Примечание:

№ на схеме:4

Наименование:DUST RING

Каталожный номер:AY 4045 P5008

Комплект:1

Примечание:

№ на схеме:5

Наименование:U-RING

Каталожный номер:BS 4561 P5008

Комплект:1

Примечание:5X60X11.4

№ на схеме:6

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:80X3.1

№ на схеме:7

Наименование:SNAP RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:80X75.2X1.5

№ на схеме:8

Наименование:SEAL

Каталожный номер:ZYs (45X6)

Комплект:1

Примечание:d45

№ на схеме:9

Наименование:SUPPORT RING

Каталожный номер:-

Комплект:2

Примечание:d45X50X9.5

№ на схеме:10

Наименование:GUIDE SLEEVE

Каталожный номер:10C0415-01

Комплект:1

Примечание:

№ на схеме:11

Наименование:PISTON ROD

Каталожный номер:10C0415-02

Комплект:1

Примечание:

№ на схеме:12

Наименование:CYLINDER BODY

Каталожный номер:10C0416-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:SUPPORT RING

Каталожный номер:-

Комплект:2

Примечание:D80X75X9.5

№ на схеме:14

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:50X3.1

№ на схеме:15

Наименование:SEAL

Каталожный номер:ZYg (80X6)

Комплект:1

Примечание:D80

№ на схеме:16

Наименование:PISTON

Каталожный номер:10C0415-04

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:GB79-85

Комплект:1

Примечание:M8X25

№ на схеме:18

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:85X3.1

№ на схеме:19

Наименование:BUSHING

Каталожный номер:10C0415-05

Комплект:1

Примечание:
