Система охлаждения гидравлическая 15e1084 000

← Система охлаждения гидравлическая 15e0805 000 Клапан предохранительный 12c2602 000 →

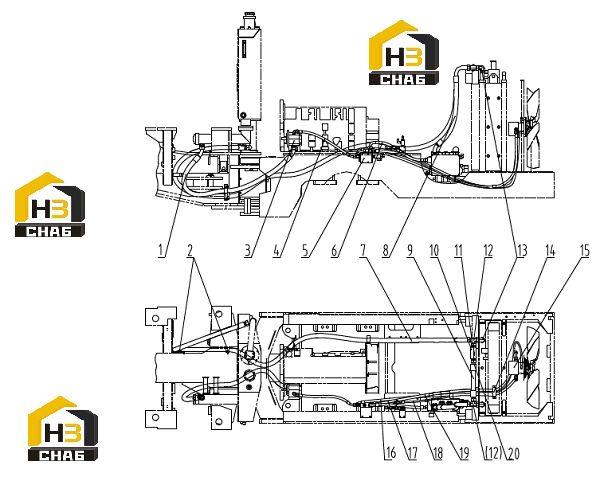

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE

Каталожный номер:07C3704

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:09C0415

Комплект:2

Примечание:

№ на схеме:3

Наименование:PUMP AS

Каталожный номер:11C1416

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:06C4694

Комплект:1

Примечание:

№ на схеме:5

Наименование:RELIEF VALVE

Каталожный номер:12C2598

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE

Каталожный номер:07C3705

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE

Каталожный номер:07C3708

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:07C3706

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:07C3707

Комплект:1

Примечание:

№ на схеме:10

Наименование:CHECK VALVE

Каталожный номер:12C1030

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:00A1801

Комплект:1

Примечание:

№ на схеме:12

Наименование:TEE

Каталожный номер:32C0133

Комплект:2

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:31C0173

Комплект:2

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:09C0412

Комплект:1

Примечание:

№ на схеме:15

Наименование:FAN MOTOR AS

Каталожный номер:11C0479

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:06C7226

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:07C2703

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:05C4772

Комплект:1

Примечание:

№ на схеме:19

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:8

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:30C0095

Комплект:1

Примечание:
