Система кондиционирования воздуха 23e0439 000

Система кондиционирования воздуха 23e0439 000

← Узел накопительный 44e0138 001 Кронштейн компрессора 46c1231 001 →

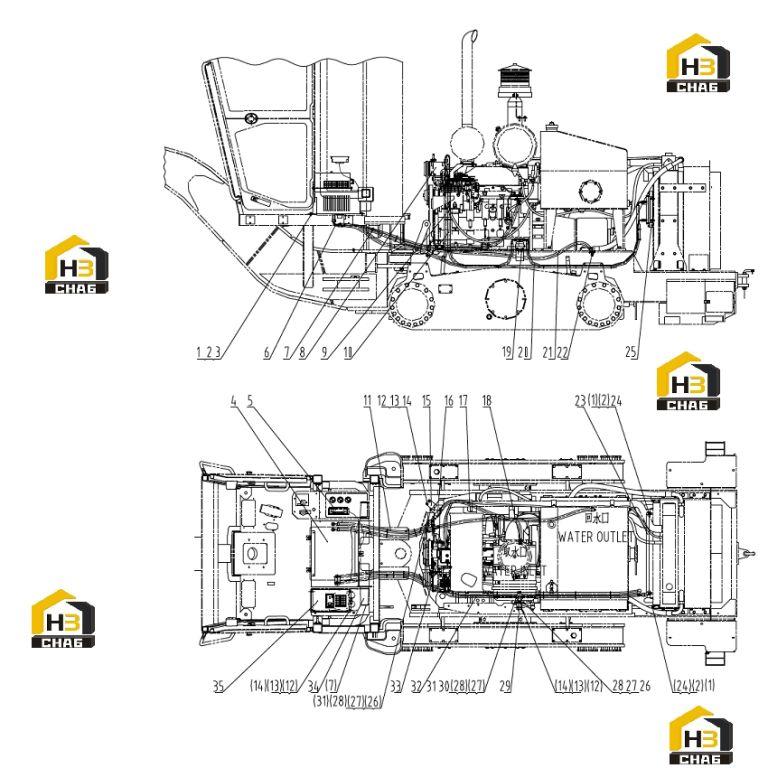

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:00B0012
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0002
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0030
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:EVAPORATOR AS
Каталожный номер:46C3100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:A/C PANEL
Каталожный номер:46C2618
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTOR
Каталожный номер:01A0364
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:COMPRESSOR
Каталожный номер:46C0742
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:46C0861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:46C0858
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:46C1523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0075
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:MOUNTING PLATE
Каталожный номер:22A4424
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SOLENOID VALVE AS
Каталожный номер:46C0646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE
Каталожный номер:11B0048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WATER INTAKE VALVE
Каталожный номер:46C1172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:REFRIGERANT RECEIVER AS
Каталожный номер:46C0573
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HOSE
Каталожный номер:46C0859
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE
Каталожный номер:46C0105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:WATER INLET VALVE
Каталожный номер:46C0486
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CONDENSER AS
Каталожный номер:46C0857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:WASHER
Каталожный номер:06B0001
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:MOUNTING PLATE
Каталожный номер:00D2263
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:BOLT
Каталожный номер:00B0022
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:WASHER
Каталожный номер:06B0003
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:WASHER
Каталожный номер:06B0024
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:BRACKET
Каталожный номер:23A2214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:BOLT
Каталожный номер:00B0169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:NUT
Каталожный номер:03B0036
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:HOSE
Каталожный номер:46C0860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:COMPRESSOR BRACKET AS
Каталожный номер:46C1231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:AIR DUCT
Каталожный номер:84A0506
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:HEATER
Каталожный номер:46C6856
Комплект:1
Примечание:
