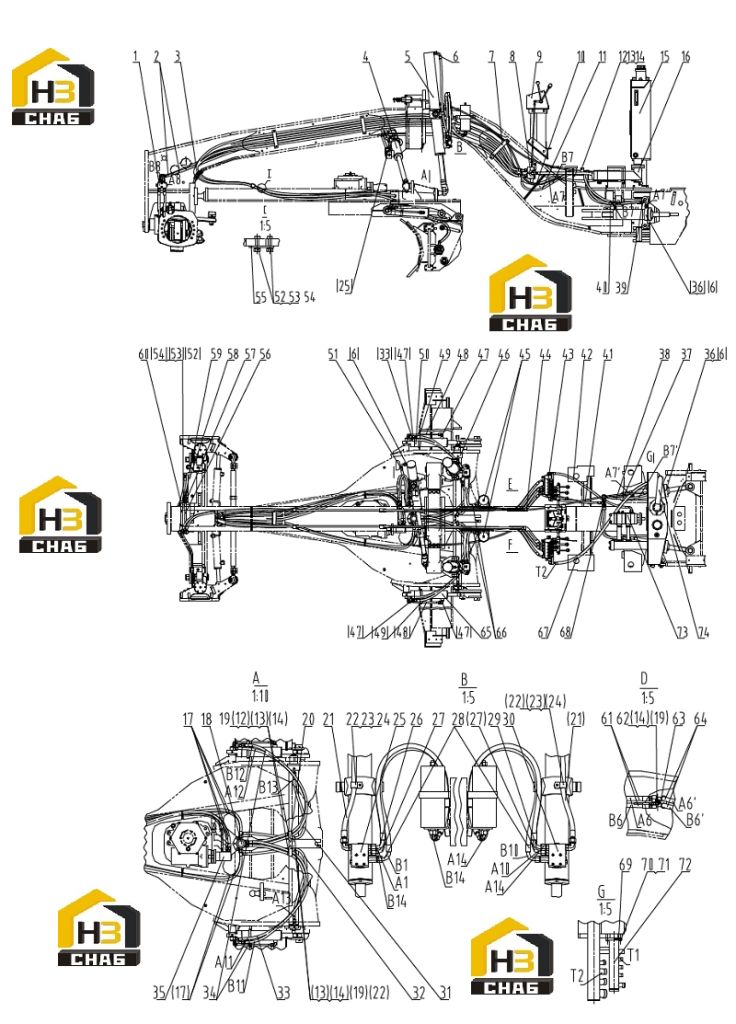

Система гидравлическая 11e1008 000

Каталожный номер:06C8966

Комплект:2

Примечание:

№ на схеме:3

Наименование:JACKET

Каталожный номер:09C0639

Комплект:1

Примечание:

№ на схеме:4

Наименование:BLADE SWING CYLINDER

Каталожный номер:10C1679

Комплект:1

Примечание:

№ на схеме:5

Наименование:BLADE LIFT CYLINDER

Каталожный номер:10C1678

Комплект:2

Примечание:

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:30C0164

Комплект:7

Примечание:

№ на схеме:7

Каталожный номер:09C0204

Комплект:1

Примечание:

№ на схеме:8

Наименование:WORK VALVE MOUNTING-LH

Каталожный номер:12C0547

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLATFORM AS

Каталожный номер:47C0551

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:06C1316

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:06C0966

Комплект:1

Примечание:

№ на схеме:12

Наименование:DOUBLE CLAMP

Каталожный номер:09C0126

Комплект:3

Примечание:

№ на схеме:13

Каталожный номер:00B0005

Комплект:7

Примечание:

№ на схеме:14

Каталожный номер:06B0002

Комплект:10

Примечание:

№ на схеме:15

Наименование:HYDRAULIC OIL TANK

Каталожный номер:21C0256

Комплект:1

Примечание:

№ на схеме:16

Наименование:SUCTION TUBE AS

Каталожный номер:00C0686

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:06C7258

Комплект:6

Примечание:

№ на схеме:18

Наименование:SWIVEL JOINT MOUNTING

Каталожный номер:33C0027

Комплект:1

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0053

Комплект:6

Примечание:

№ на схеме:20

Наименование:MOUNTING PLATE

Каталожный номер:06A1858

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:06C7531

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:09C0380

Комплект:5

Примечание:

№ на схеме:23

Каталожный номер:00B0056

Комплект:3

Примечание:

№ на схеме:24

Каталожный номер:06B0001

Комплект:3

Примечание:

№ на схеме:25

Наименование:HYDRAULIC LOCK

Каталожный номер:12C3181

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:06C9315

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:06C9316

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:06C7533

Комплект:2

Примечание:

№ на схеме:29

Каталожный номер:06C9317

Комплект:1

Примечание:

№ на схеме:30

Наименование:HYDRAULIC LOCK

Каталожный номер:12C3180

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:06C7529

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:06C2875

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:06C9265

Комплект:2

Примечание:

№ на схеме:34

Каталожный номер:06C3128

Комплект:2

Примечание:

№ на схеме:35

Наименование:SWING MOTOR AS

Каталожный номер:11C0482

Комплект:1

Примечание:

№ на схеме:36

Наименование:HITCH STEER CYLINDER

Каталожный номер:10C1871

Комплект:2

Примечание:

№ на схеме:37

Каталожный номер:06C9266

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:06C9267

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:06C9268

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:06C3472

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:05C3746

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:06C2540

Комплект:1

Примечание:

№ на схеме:43

Наименование:WORK VALVE MOUNTING-LH

Каталожный номер:12C0548

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:09C0205

Комплект:1

Примечание:

№ на схеме:45

Наименование:ACCUMULATOR MOUNTING AS

Каталожный номер:15C0230

Комплект:2

Примечание:

№ на схеме:46

Наименование:BLADE SIDESHIFT CYLINDER

Каталожный номер:10C1875

Комплект:1

Примечание:

№ на схеме:47

Наименование:CONNECTOR

Каталожный номер:31C0145

Комплект:4

Примечание:

№ на схеме:48

Наименование:TUBE AS

Каталожный номер:10D8614

Комплект:2

Примечание:

№ на схеме:49

Каталожный номер:09C1204

Комплект:2

Примечание:

№ на схеме:50

Наименование:BLADE PITCH CYLINDER

Каталожный номер:10C1873

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:06C7535

Комплект:1

Примечание:

№ на схеме:52

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:53

Каталожный номер:00B0020

Комплект:4

Примечание:

№ на схеме:54

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:

№ на схеме:55

Наименование:GUARD

Каталожный номер:82A1229

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:06C8977

Комплект:1

Примечание:

№ на схеме:57

Каталожный номер:06C2130

Комплект:1

Примечание:

№ на схеме:58

Наименование:FRONT WHEEL TILT CYLINDER

Каталожный номер:10C1872

Комплект:1

Примечание:

№ на схеме:59

Каталожный номер:19A2734

Комплект:2

Примечание:

№ на схеме:60

Наименование:GROMMET

Каталожный номер:83A0182

Комплект:1

Примечание:

№ на схеме:61

Каталожный номер:06C9318

Комплект:2

Примечание:

№ на схеме:62

Каталожный номер:00B0012

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:09C0264

Комплект:1

Примечание:

№ на схеме:64

Каталожный номер:06C9319

Комплект:2

Примечание:

№ на схеме:65

Наименование:BLADE PITCH CYLINDER

Каталожный номер:10C1874

Комплект:1

Примечание:

№ на схеме:66

Каталожный номер:09C0207

Комплект:2

Примечание:

№ на схеме:67

Каталожный номер:06C0971

Комплект:1

Примечание:

№ на схеме:68

Наименование:TEE

Каталожный номер:02A0281

Комплект:2

Примечание:

№ на схеме:69

Наименование:O-RING

Каталожный номер:12B0302

Комплект:1

Примечание:

№ на схеме:70

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:71
