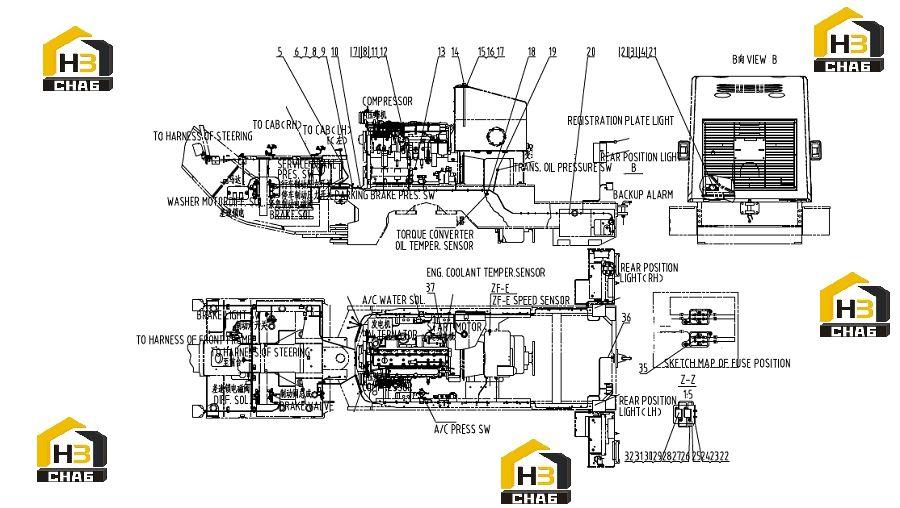

Проводка задней рамы 46c4674 004

← Проводка аккумулятора 46c4710 000 Проводка задней рамы 46c6857 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0007

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:5

Наименование:CABLE

Каталожный номер:08C0638

Комплект:1

Примечание:

№ на схеме:6

Наименование:STUD BOLT

Каталожный номер:05B0072

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0001

Комплект:9

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0002

Комплект:9

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:10

Наименование:HARNESS

Каталожный номер:08C5093

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:21A2545

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0005

Комплект:1

Примечание:

№ на схеме:13

Наименование:PRESSURE SWITCH

Каталожный номер:30B0131

Комплект:1

Примечание:

№ на схеме:14

Наименование:FUEL LEVEL SENSOR

Каталожный номер:30B0673

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW

Каталожный номер:04B0221

Комплект:5

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0066

Комплект:5

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0017

Комплект:5

Примечание:

№ на схеме:18

Наименование:OIL TEMP SENSOR

Каталожный номер:30B0207

Комплект:1

Примечание:

№ на схеме:19

Наименование:PRESSURE SWITCH

Каталожный номер:30B0132

Комплект:1

Примечание:

№ на схеме:20

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:80

Примечание:

№ на схеме:21

Наименование:BACKUP ALARM

Каталожный номер:38B0042

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0003

Комплект:10

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0022

Комплект:2

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0024

Комплект:6

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:19A0063

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:04B0198

Комплект:4

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0022

Комплект:4

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0097

Комплект:4

Примечание:

№ на схеме:29

Наименование:FUSE

Каталожный номер:37B0708

Комплект:1

Примечание:

№ на схеме:30

Наименование:FUSE

Каталожный номер:37B0709

Комплект:1

Примечание:

№ на схеме:31

Наименование:FUSE

Каталожный номер:37B0935

Комплект:2

Примечание:

№ на схеме:32

Наименование:FUSE BOX

Каталожный номер:37B0915

Комплект:2

Примечание:

№ на схеме:35

Наименование:PLATE

Каталожный номер:37B0749

Комплект:1

Примечание:

№ на схеме:36

Наименование:HARNESS

Каталожный номер:08C2639

Комплект:1

Примечание:

№ на схеме:37

Наименование:WATER TEMP SENSOR

Каталожный номер:30B0183

Комплект:1

Примечание:
