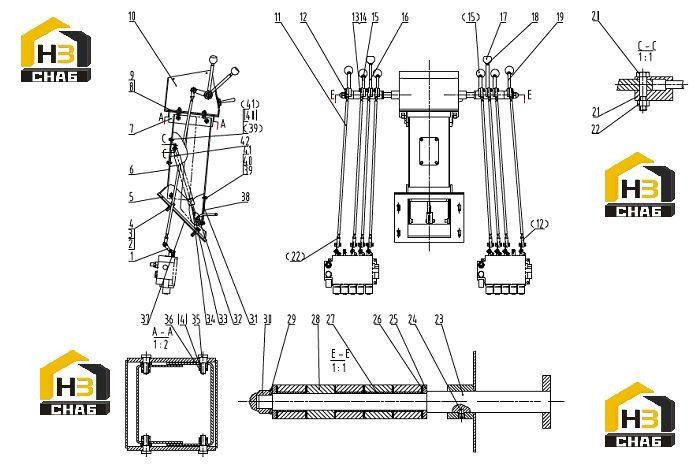

Платформа 47c0551 000

← Установка рабочего клапана 12c0547 002 Механизм шатуна 24c0252 004 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LINKAGE AS

Каталожный номер:24C0252

Комплект:8

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0239

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0007

Комплект:16

Примечание:

№ на схеме:5

Наименование:BASE

Каталожный номер:23D0454

Комплект:1

Примечание:

№ на схеме:6

Наименование:BRACKET AS

Каталожный номер:00D1574

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:23D0559

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW

Каталожный номер:04B0022

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:10

Наименование:CAB

Каталожный номер:23D0881

Комплект:1

Примечание:

№ на схеме:11

Наименование:LINKAGE

Каталожный номер:64A0261

Комплект:8

Примечание:

№ на схеме:12

Наименование:KNUCKLE BEARING

Каталожный номер:25B0034

Комплект:20

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0052

Комплект:10

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0006

Комплект:10

Примечание:

№ на схеме:15

Наименование:HANDLE

Каталожный номер:16D0395

Комплект:4

Примечание:

№ на схеме:16

Наименование:HANDLE

Каталожный номер:16D0204

Комплект:2

Примечание:

№ на схеме:17

Наименование:KNOB

Каталожный номер:86A0308

Комплект:8

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:03B0053

Комплект:8

Примечание:

№ на схеме:19

Наименование:HANDLE

Каталожный номер:16D0205

Комплект:2

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:61A0377

Комплект:1

Примечание:

№ на схеме:21

Наименование:FORK

Каталожный номер:17A0808

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:03B0021

Комплект:17

Примечание:

№ на схеме:23

Наименование:SHAFT

Каталожный номер:61A0624

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:04B0246

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0016

Комплект:4

Примечание:

№ на схеме:26

Наименование:SPACER WASHER

Каталожный номер:86A0185

Комплект:12

Примечание:

№ на схеме:27

Наименование:BUSHING

Каталожный номер:86A0184

Комплект:8

Примечание:

№ на схеме:28

Наименование:BUSHING

Каталожный номер:55A0992

Комплект:2

Примечание:

№ на схеме:29

Наименование:WASHER

Каталожный номер:06B0012

Комплект:2

Примечание:

№ на схеме:30

Наименование:NUT

Каталожный номер:03B0495

Комплект:2

Примечание:

№ на схеме:31

Наименование:BRACKET AS

Каталожный номер:00D1573

Комплект:1

Примечание:

№ на схеме:32

Наименование:SUPPORT AS

Каталожный номер:23D0464

Комплект:1

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:03B0334

Комплект:1

Примечание:

№ на схеме:34

Наименование:AIR SPRING

Каталожный номер:24C0151

Комплект:1

Примечание:

№ на схеме:35

Наименование:PIN

Каталожный номер:61A0378

Комплект:8

Примечание:

№ на схеме:36

Наименование:NUT

Каталожный номер:03B0003

Комплект:8

Примечание:

№ на схеме:37

Наименование:RUBBER WASHER

Каталожный номер:82A0287

Комплект:1

Примечание:

№ на схеме:38

Наименование:SEAT

Каталожный номер:02D1310

Комплект:1

Примечание:

№ на схеме:39

Наименование:BOLT

Каталожный номер:00B0022

Комплект:8

Примечание:

№ на схеме:40

Наименование:WASHER

Каталожный номер:06B0003

Комплект:8

Примечание:

№ на схеме:41

Наименование:WASHER

Каталожный номер:06B0024

Комплект:8

Примечание:

№ на схеме:42

Наименование:SEAT

Каталожный номер:02D1311

Комплект:1

Примечание:
