Патрубок масляный 00c0328 000

← Бак гидравлический 21c0256 003 Патрубок масляный 00c0686 000 →

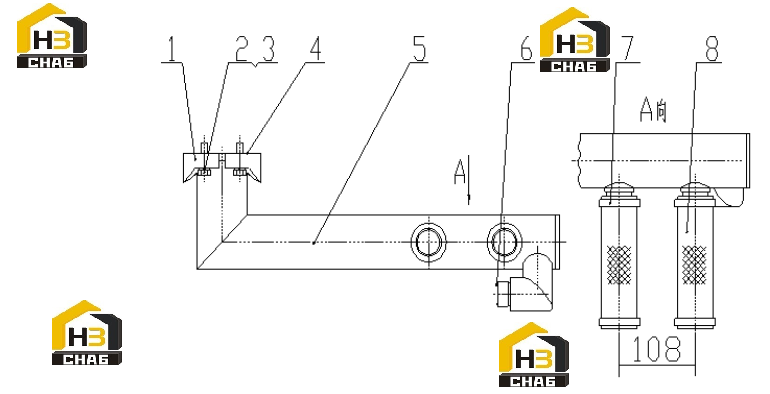

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPLIT FLANGE

Каталожный номер:04A0392

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0013

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:12B0032

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIPE AS

Каталожный номер:10D1284

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0292

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:15B0031

Комплект:4

Примечание:

№ на схеме:8

Наименование:SUCTION HOSE

Каталожный номер:30A0221

Комплект:2

Примечание:
