Крепление приводного вала 03e0106 000

← Вал приводной 03e0079 000 Опора насоса 22c0252 000 →

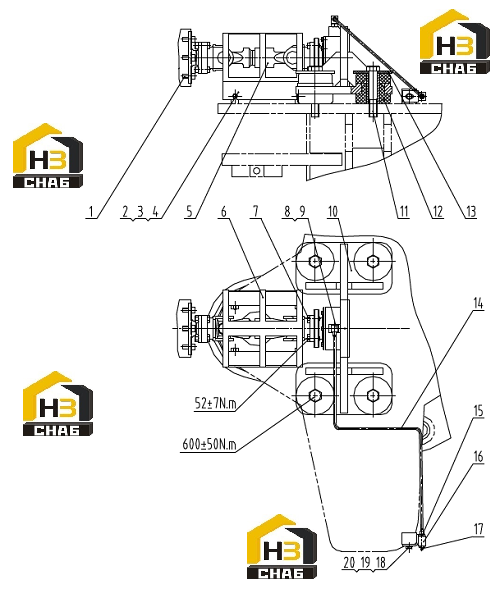

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:04B0251

Комплект:4

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0022

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0037

Комплект:4

Примечание:

№ на схеме:5

Наименование:DRIVE

Каталожный номер:41C0286

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:20A3042

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:8

Наименование:NUT

Каталожный номер:03B0035

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:01A0231

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET AS

Каталожный номер:22C0883

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0221

Комплект:4

Примечание:

№ на схеме:12

Наименование:SHOCK ABSORBER

Каталожный номер:40C0216

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:11A1137

Комплект:4

Примечание:

№ на схеме:14

Наименование:FILLER TUBE

Каталожный номер:01C0518

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:00A0032

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:00D3299

Комплект:1

Примечание:

№ на схеме:17

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0085

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:
